难度：
使用次数：1039
入库时间：2012-09-03如图14所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂。请在图中作出F2的力臂
L2及力F1。 -
难度：
使用次数：106
入库时间：2012-09-03
在图中，闭合开关S后，磁感线形状如图所示，在图中用箭头标明磁感线的方向，并用“＋”、
“－”号标出电源的正、负极．
-
难度：
使用次数：902
入库时间：2012-09-03
在研究“平面镜成像特点”实验中，小明用玻璃板、两支完全相同的
蜡烛、刻度尺、白纸等器材进行实验(如图16)：
(1)实验在 (填“较暗”或“较亮”)的环境中完成较好。
(2)在寻找蜡烛A的像的位置时，眼睛应该在蜡烛 (填“A”或“B”)这一侧观察。
(3)选用两支完全一样的蜡烛是为了比较像和物的 关系。
(4)移走后面的蜡烛B，在其所在的位置上放上光屏，在像的一侧观察，发现光屏上没有像呈现，说明平面镜所成的像为 (填“虚”或“实”)像。
(5)小明将蜡烛A向玻璃板移近2 cm，则蜡烛B应 (填“靠近”或“远离”)玻璃板2 cm才能与蜡烛A的像完全重合。
(6)在此实验中，玻璃板要求竖直放置，而小明发现汽车的挡风玻璃却不会竖直安装，其主要原因是为了 。
A．造型奇特 B．减小外界噪音的干扰
C．增大采光面积 D．排除因平面镜成像造成的不安全因素
-
难度：
使用次数：165
入库时间：2012-09-03

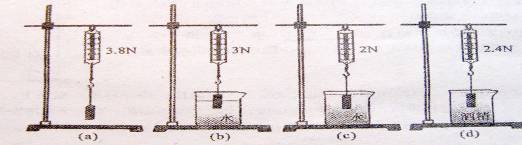

在探究“影响浮力大小的因素”时，同学们做了如图所示的一系列实验。请你根据图17中弹簧测力计所标的示数等信息回答下列问题：
（1）物体全部浸入水中受到的浮力是_____________N；
（2）根据图（a）、（c）、（d）实验可得出浮力的大小与 有关；
（3）根据图_______________实验可得出浮力的大小与排开液体的体积有关。
-
难度：
使用次数：194
入库时间：2012-09-03
在探究“滑动摩擦力的大小与什么因素有关”的活动中:
（1）将一个
各个面粗糙程度都相同的长方体木块放在水平桌面上，用弹簧
测力计水平向右拉动木块，使其做匀速直线运动，如图18（甲）所示，木块受到的滑动摩擦力为 N；（2）将此木块沿竖直方向切成相等的两块A和B，并把B叠放在A上，用弹簧测力计水平向右拉动A，使A和B一起做匀速直线运动，如图18（乙），则弹簧测力计示数将_____（选填“变大”、“变小”或“不变”），判断的依据是_______________________。
