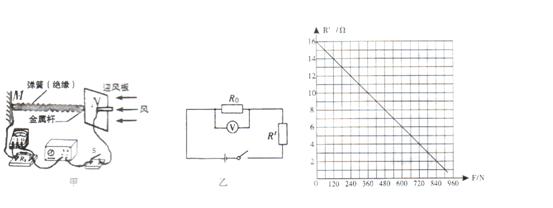

  图甲是某班科技小组设计的风力测定装置示意图，图乙是其电路图。电阻R^/随风力变化关系如图丙所示。已知电源电压恒为9V，定值电阻R₀=2Ω，电压表量程为0～3V。使用该装置测定风力，则

     （1）电阻R^/的阻值随风力的增大怎样变化？

     （2）求无风时电压表的示数。

     （3）如果保持电压表量程不变，且只能在电路中增加一个电阻R ，使该装置能测量的最大风力增加到900N，计算电阻R的阻值，并说明其连接方式。

     （4）计算改装后该装置电路总功率的变化范围。（计算结果保留一位小数）
