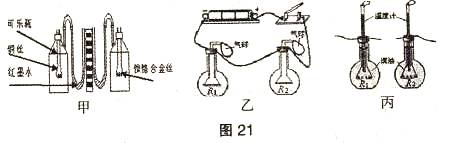

入库时间：2012-08-20小华、小玲和小强分别设计了如图17所示的三个装置探究“导体产生的热量与电阻大小的关系”。
（1）在小华设计的图21甲这个实验中，电流产生的热量多少是通过________体现出来的，像这种用能直接观测的量来显示不容易直接观测的量的方法叫“转换法”，这种方法在物理学研究中经常用到，请举一例：_________。
（2）在小玲设计的图21乙中，将R1和R2串联接入电路中，这是为了保证_______相同；
（3）在小强设计的图丙中，小强在烧瓶中装的是煤油，请问他为什么不选择在烧瓶中装满更容易获得的水？____________________________。
（4）在小华进行的图甲实验中，发现装有_______可乐瓶中温度计的示数升高的快。这表明：在电流和通电时间相同的情况下，导体的电阻越_______，产生的热量越多。
（5）对比三个同学的设计，谈谈他们的优缺点。 （2分）
-
难度：
使用次数：78
入库时间：2012-08-20

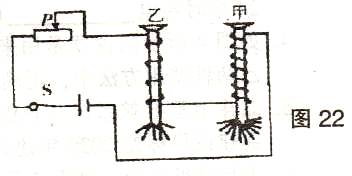

在探究“影响电磁铁磁性强弱的因素”实验中，实验室准备的器材有：电源、开关、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。小杨同学利用上述器材。制成简易电磁铁甲、乙，并设计了如图22所示的电路。
（1）实验中用铁钉插在线圈中的目的是_______。
（2）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数_______（填“增加”或“减少”），说明电流越_______，电磁铁磁性越强。
（3）根据图示的情境可知，_______（填“甲”或“乙”）的磁性强，说明电流一定时，_______，电磁铁磁性越强。

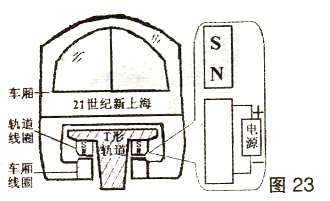

（4）电磁铁在生活中用途广泛，如图23所示，是上海磁悬浮列车的悬浮原理。请在下面放大的图中画出轨道下方的车厢通电线圈的绕线。（2分）和磁感线（1分）。
