难度：
使用次数：203

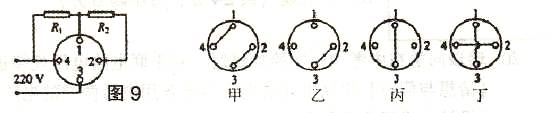

入库时间：2012-08-20图9是某家用电热器内部电路结构图，其中R1、R2为加热电阻丝（R1>R2）。下列关于电阻丝的四种连接方式，可使电热器提供不同的发热功率，其中大小说法正确的是
A. 甲的连接方式干路电流最小
B. 乙的连接方式总电阻最小
C. 丙的连接方式消耗电能最多
D. 丁的连接方式发热功率最大
-
难度：
使用次数：141
入库时间：2012-08-20
小明对如图10新型LED灯带很好奇。取一段剖开后发现，灯带中的LED灯是串联后通过电源适配器接入照明电路的。他取下其中一只LED灯接在电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热。以下推断符合上述实验事实的是
A. 单只LED灯工作电压是220V
B. LED灯主要是将电能转化为内能
C. 电源适配器是将交流电转变为直流电
D. 灯带中一只LED灯断路后其他灯还亮
-
难度：
使用次数：143
入库时间：2012-08-20

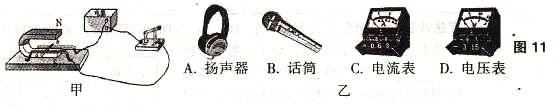

如图11乙所示，以甲图为工作原理的电学元件是
-
难度：
使用次数：80
入库时间：2012-08-20
下列说法正确的是
A. 天天同学给北京的白云同学拨电话发现听筒中传来短促的“嘟、嘟”声，说明白云同学一定正在通话
B. 固定电话、移动电话、广播和电视都是利用电流传递信息的
C. 微波炉是利用电磁波来加热食品的
D. 根据公式c=λf可以推断，频率越高的电磁波，波长越短
-
难度：
使用次数：303
入库时间：2012-08-20
如图12为小艺同学通过实验获得的定值电阻A和小灯泡B的I—U图象，根据图象提供的信息，求：
（1）小艺认为小灯泡的电阻随着电压的增加而变大，你认为对吗？请说明理由。
（2）元件A的阻值为多大？
（3）若将它们并联，接在5V的电源上，电路中的总电流为多大？
（4）若将它们串联，接在某电源上，电路中的总电流是0.15A，电源电压是多大？
