难度：
使用次数：778

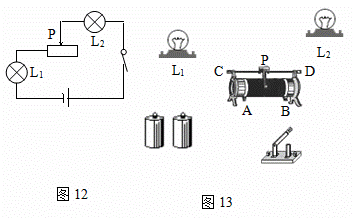

入库时间：2012-08-12按照图12中的电路图，用笔代替导线，把图13中的元件连成电路。
-
难度：
使用次数：688
入库时间：2012-08-12
将图14中的元件连接起来，其中灯炮L1与L2串联，电压表V1测L1两端的电压，电压表V2测L1与L2串联后两端的电压。
-
难度：
使用次数：259
入库时间：2012-08-12
芳芳家里有一盏电灯不亮了，是停电了还是灯泡坏了？芳芳采用了以下两种办法进行判断，请你分析每一种办法的理由：
（1）打开电视机可以正常观看电视节目，这说明： 。
（2）取下灯泡用电池做电源连接电流表，观察电流表发现指针偏转，这说明： _________ __。
-
难度：
使用次数：78
入库时间：2012-08-12
如图15所示是某实验中的三个电路图，请仔细观察后回答．
(1)该实验探究的问题是：
___________________________ ___ ____________________；
(2)你的结论是：______________________________________ ____________________；
(3)夏荷同学探究出的结论是：串联电路中的总电压大于任何一个用电器两端的电压。秋宁同学的结论是：串联电路中的总电压等于各个用电器两端的电压之和。对他们的结论，你如何评估?
-
难度：
使用次数：70
入库时间：2012-08-12
小明设计了如图16（甲）所示的电路图，做“探究导体电阻大小与导体长度的关系”的实验，在A、B间接入下表中待研究的电阻丝，电源电压U恒定，忽略温度对灯丝电阻的影响（电阻丝用电阻符号表示）：
序号
材料
长度
横截面积
1
锰铜合金丝
L
S
2
镍铬合金丝
L
S
3
镍铬合金丝
L
2S
4
镍铬合金丝
2L
S
（1）小明选择序号为 的两根电阻丝来探究，实验采用的方法叫 。
（2）他正确选择后，将电阻丝分别接入A、B间，闭合开关，观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小。实验中，两次电流表指针均有偏转，但第一次的示数大于第二次的示数，说明第一次接入的电阻丝阻值 (填“较大”或“较小”)；其中第二次实验中灯泡不亮，你认为原因是 。
（3）小明继续用上述电源设计了图16（乙）所示的电路图，来探究导体电阻大小还与什么因素有关（温度、导体长度因素除外）。他应选择序号为 的两根电阻丝分别接入R1、R2所在位置。请你简述小明选择的原理及结论：
