入库时间：2012-08-07按照题目要求作图：

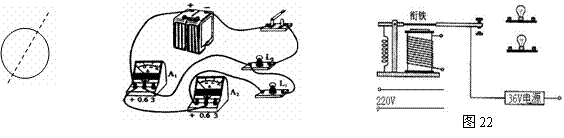

(1)如图20，气球在空中沿虚线方向做匀速直线运动，不计空气阻力，请画出气球的受力示意图。
(2) 在图21所示的电路图上只改动一根导线，使两只电流表分别测干路和支路的电流。(要求在改动的
导线上画“×”,再画出改动后的导线)
(3)小李同学观察学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”灯泡就会发光。请按要求连接好如图22所示电路。
-
难度：
使用次数：98
入库时间：2012-08-07
如
图23甲所示是工人利用滑轮组从竖直深井中提取泥土的情形，所用动滑轮和筐受到的总重力为20N。某次操作中，将重423N的泥土以0.4m/s的速度匀速提起，在此过程中工人的拉力F所做
的功随时间变化的图像如图乙所示。细绳的质量忽略不计。
求：
（1）拉
力F
做功的功率（2）利用该装置提升泥土的机械效率；
（3）在提起泥土上升3m的过程中，拉力F克服摩擦力做的功。
-
难度：
使用次数：115
入库时间：2012-08-07

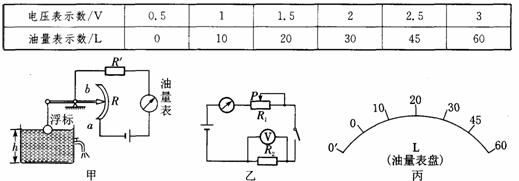

如图24所示，司机小王发现他的小车油量表失灵了，打开一看，发现R' 烧坏了，不知它属于什么型号，再看变阻器R的铭牌，上面标有“50 Ω 1A”的字样，为了确定被烧焦的电阻R'，他拆下车上的油量表另外找来电源、滑动变阻器R1、定值电阻R2、电压表和开关等器材，用导线连接成如图乙所示的电路进行实验，通过调节滑动变阻器R1的滑片P的位置，得到如下表所示的数据（其中R2=5 Ω）．油箱内无油时，P在b端；油箱装满时，P在a端．
图24
(1)油量表有最大读数时，通过油量表的电流强度是多少？
(2)图甲中被烧焦的电阻R'的阻值是多少？
-
难度：
使用次数：233
入库时间：2012-08-07
某小组同学在探究“液体内部压强特点”的实验中，先取了一空塑料瓶分
别在瓶底、瓶侧壁的不同高度处扎有三个小孔，把它放在水槽中如图25（a）所示，然后又设法在塑料瓶内装有浓盐水（ρ盐水>ρ水），再度把它放在水槽中，如图25（b）所示。请仔细观察经各小孔射出的液体的路径，然后归纳得出初
步结论：（1）由图（a）可知： ；
（2）由图（b）可知： 。
图25
图26
-
难度：
使用次数：101
入库时间：2012-08-07
小明同学在学习了“电与磁”的知识后，突发奇想地制作了如图26所示的“小实验”。在实验中，小灯泡的亮度总比直接用该电池组给小灯泡供电暗，其主要原因是________。小明的设计应用“电与磁”的知识有：
(1) ____________________________；(2) ____________________________。
