难度：
使用次数：101
入库时间：2012-08-07（1）图中，小
球和杠杆都处于静止状态，请作出小球所受重力及线AB对杠杆的拉力的示意图。（2）请标出通电螺线管两端的极性，并画出图中放置的小磁针北极在螺线管通电时的受力方向（黑色部分表示小磁针的N级）。

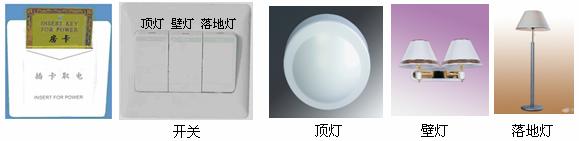

（3）如图所示为某宾馆房间里的房卡、三个开关、一盏顶灯、两盏壁灯和一盏落地灯的示意图．只有把房卡插入标有“插卡取电”的槽中，房间内的各个用电设备才能工作．（提示：房卡的作用相当于一个开关）请你在右上边的方框内画出图中所给的所有元件的连接电路图．
-
难度：
使用次数：151
入库时间：2012-08-07
用如图所示的滑轮组来提升重物，已知物重为200N，人用125N的力将物体在5秒内拉升2m，求：
（1
）人拉绳做的功和拉力的功率；（2）该滑轮组的机械效率为多少？
（3）如果要提高滑轮组的
效率可采取哪些
措施？（说出两种方法）
-
难度：
使用次数：560
入库时间：2012-08-07
如图甲所示电路，电源电压保持不变．闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1 和R2中的某个电阻其“I－U”关系图线如图乙所示．求：
（1）电源电压；
（2）定值电阻R1的阻值；
（3）滑动变阻器R2的阻值变化范围；
-
难度：
使用次数：152
入库时间：2012-08-07

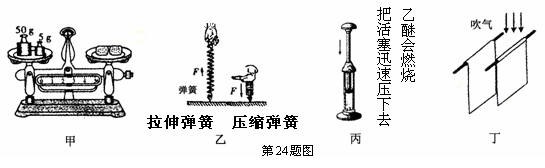

如图，甲、乙、丙、丁四个实验中，其中
甲：图中错误之处是＿＿＿＿＿＿＿＿＿＿＿＿＿；乙：力的作用效果跟＿＿＿＿＿＿＿＿＿＿＿有关。
丙：图中说明＿＿＿＿＿＿＿＿可以改变物体的内能。
丁：往两张纸中间吹气，纸片会＿＿＿＿＿＿。
-
难度：
使用次数：315
入库时间：2012-08-07

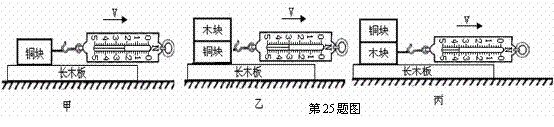

如图所示是小明“探究影响滑动摩擦力大小的因素”的实验。铜块和木块的大小和形状完全相同，实验时弹簧测力计拉着物体沿水平方向做匀速直线运动。
（1）比较（甲）、（乙）两图，可得到的结论是 。 （2）图（乙）、（丙）中铜块和木块叠在一起的目的是使 相同。
（3）图（甲）中弹簧测力计的读数是 N。若物体不是做匀速运动，而是做加速直线运动，弹簧测力计读数 摩擦力（填“大于”、“等于”或“小于”）。
（4）实际操作时，手拉着弹簧测力计做匀速直线运动是比较难做到的，因而测力计的读数不一定等于摩擦力的大小。请你提出一个改进的方法，确保测力计的读数等于摩擦力的大小。你的做法是 。
