难度：
使用次数：194
入库时间：2012-08-06现用如图所示的器材来探究通电导体产生的热量与电
阻的关系：
(1)将A、B两烧瓶的锰铜合金丝和镍铬合金丝串联接入电路，其目的是控制 相等．
(2)随着时间增加，两瓶中煤油温度都逐渐上升，说明通电导体产生的热量与 有关．
(3)已知镍铬合金丝比锰铜合金丝的电阻大，通电一段时间后，
烧瓶 中的煤油温度上升快(填A或B)．由此，小明得出
结论：通电时间一定，电阻越大，导体产生的热量越多．
(4)另一个同学指出小明的结论不严密，请你将小明的结论补充完整：_______________________________________________________________． -
难度：
使用次数：74
入库时间：2012-08-06

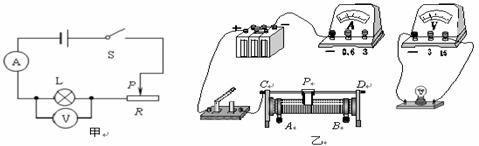

在“测定小灯泡的额定功率”实验中，小明同学用一个电压表、一个电流表、一个开关、电压为6 V的电源、额定电压为3.8 V的小灯泡和一个标有“20 Ω 1.5 A”的滑动变阻器，设计的电路如图甲所示的电路．
(1)如果小灯泡的额定功率小于2 W，电流表的量程应选 A；
(2)请用铅笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整(连线不得交叉)；
(3)电路接好后，闭合开关，发现小灯泡特别亮，电压表与电流表的示数较大．电路连接无误，接下来应进行的操作是_________，__________(两空按操作步骤先后顺序填写字母代号)．A．更换电池或小灯泡 B．检查电路是否短路
C．移动滑动变阻器滑片至最大值位置 D．断开电路开关
(4)在实验中，若电压表示数为2 V，则灯泡的实际功率 额定功率(选填“>”、“<”或“=”)；在此基础上,为了能测出灯泡的额定功率, 必须将滑片向_____(选填；左或右)当电压表的示数为 V时小灯泡正常发光，此时电流表示数为0.4 A，则灯泡的额定功率为 W；
