难度：
使用次数：150
入库时间：2012-08-06图12为小红同学探究平面镜成像特点的实验装置图。她将一块玻璃板竖直架在一把直尺的上面，并保持玻璃板与直尺垂直。再取两根完全相同的蜡烛A和B分别竖直置于玻璃板两侧的直尺上，点燃玻璃板前的蜡烛A，进行观察和调整。
（1）选用直尺的作用是为了便于比较____ _____；
（2）选用两根完全相同的蜡烛是为了比较_____ ___； （3）在利用蜡烛B确定出蜡烛A所成像的位置后，移去蜡烛B，并在其所在位置上放一光屏，则光屏上______（选填“能”或“不能”）接收到蜡烛A的像。
（4）小红将蜡烛A逐渐远离玻璃板时，它的像大小__________ （填“变大”、“变小”或“不变”)。
-
难度：
使用次数：103
入库时间：2012-08-06
小莉按图13中甲所示的电路探究“电阻上的电流跟两端电压的关系”实验。
（1）根据图13（甲）,将图13（乙）中的实物连接成电路,要求变阻器滑片向右移动时,电流表示数增大（注意两电表量程的选择）；
U/V
0.5
1.0
1.5
I/A
0.1
0.2
0.3
（2）实验时,调节滑动变阻器测出电阻R两端的电压和通过它的电流如下表。则小莉实验时所选用电阻R的阻值为 Ω。
（3）现已将图13（乙）中的电阻R换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，若要测该小灯泡的额定功率，则在原实物电路中必须改动的地方是： ① ；② 。
-
难度：
使用次数：127
入库时间：2012-08-06

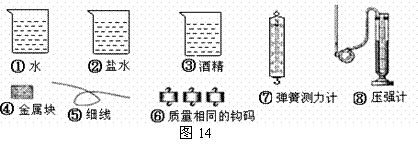

在一次物理兴趣小组的活动中，张老师为同学们提供了如图14所示器材：利用这些器材同学们可探究很多物理规律，请从其中选择你所需要的两组器材(每组都可包括1～8个器材，只填所选器材的编号)，并针对你所选择的器材提出相对应的两个探究课题。
(1)选择器材___ ______，探究___________ _____； (2)选择器材 ，探究________ _ _______ 。 -
难度：
使用次数：155
入库时间：2012-08-06
某物理兴趣小组同学设计了如图15（甲）所示的电路图进行实验探究，电源为可调压直流学生电源，电压表量程为“０～15Ｖ”，电流表量程为“0～0.6A”，小灯泡标有“6V 1.2W”字样,R0为20Ω的定值电阻。小组根据记录的电流表和电压表示数变化，描绘出U－I关系图象,如图15(乙)所示。
(1)求灯泡正常发光时的电阻；(2)求当电压表示数为1V时，通过R0的电流；
（3）调节电源电压，求当小灯泡与定值电阻R0消耗的总功率为0.8W时，小灯泡的实际电功率。
-
难度：
使用次数：188
入库时间：2012-08-06
五一期间，小明和爸爸驾车游玩时经过一座大桥，小明从桥旁石碑的说明上知道此桥高达40m,总长为8350m，其中正桥只有850m,而两侧引桥却长达7500m。一座大桥为什么要这么长的引桥呢？小明很奇怪，请教老师后，他明白了引桥相当于一个斜面。
（1）小明用斜面进行模拟实验，拉动小车匀速上升到斜面顶端。由此他明白了很长的引桥在汽车上桥时能起到 （选填“省力”或“省功”）的作用。
（2）若小轿车以10m/s的速度匀速通过一侧引桥（桥长3750m）,则通过这侧引桥需要多长时间；
（3）若小轿车的总质量为2000kg，小轿车每个车轮的着地面积为250cm2，则小轿车对地面的压强是多少帕。（g取10N/kg）
