难度：
使用次数：186

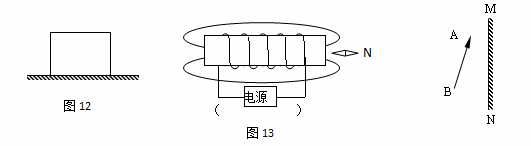

入库时间：2012-08-06（１）（2分）在图12中，重为20 N的物体静止在水平地面上，在图中用力的图示法作出水平面所受的压力F。
（2）（2分）根据图13中小磁针N极，标出磁感线的方向，并在括号内标出电源的正、负极。
（3）（2分）在图14中，根据平面镜成像特点画出物体AB在平面镜MN中的像A'B'。
-
难度：
使用次数：54
入库时间：2012-08-06
在“探究二力平衡的条件”实验中，某同学用两个弹簧测力计A、B拉一个轻质木板C，如图15所示，这是为了探究
当物体________只受两个力作用处于静止状态时
（选填“A”、“B”或“C”），这两个力的大小、方向和________的关系（选填“作用点”或“作用线”）。当物体最终静止时，这两个力大小______，方向相反，作用在_______上。
-
难度：
使用次数：74
入库时间：2012-08-06
在“探究浮力的大小跟哪些因素有关”时，同学们提出了如下的猜想：
① 可能跟物体浸入液体的深度有关；
② 可能跟物体的重力有关；
③ 可能跟物体的体积有关；
④ 可能跟物体浸入液体的体积有关；
⑤ 可能跟液体的密度有关。
为了验证上述猜想，李明做了如图16所示的实验：他在
弹簧测力计下端挂一个铁块，依次把它缓缓地浸入水中不
同位置，在这一实验中：
（1）铁块从位置1－2－3的过程中，弹簧测力计的示数 ，
说明铁块受到的浮力 ；从位置3－4的过程中，弹簧测
力计的示数 ，说明铁块受到的浮力 。（填“变大”、“变小”或“不变”）
（2）通过这一实验可以验证上述猜想 是正确的，猜想 是不正确的（填上面猜想的序号）。
-
难度：
使用次数：111
入库时间：2012-08-06
为了探究电阻上的电流跟电压的关系，如图17所示的电路图。
(1)在探究电流与电压的关系时，应保持 不变，调节
滑动变阻器滑片的位置，改变 ，记下对应的
电流值。
(2)如果利用图17所示的电路探究电流跟电阻的关系，实验中图17
应保持 不变，记录的数据如下表所示，对表
格中的数据进行分析，可归纳出的结论是：
电阻R／Ω
5
10
15
电流I／A
1.21
0.60
0.39
.
-
难度：
使用次数：127
入库时间：2012-08-06
小明设计了一种测量未知电阻
的实验方案，并选择了合适的器材，测量电路如图18所示，电源电压恒定，滑动变阻器最大阻值未知，在
，
两点间接入的元件每次只能是电阻箱或未知电阻.（1）请你帮他完成相关实验内容：
①将 接入，两点间；②闭合开关，移动 到某一合适位置，
记下 ；
③断开开关，取下
，间的元件，将 接在，两点间；④闭合开关，调节 使 保持不变；
⑤读出 求数，即可知道
的阻值. （2）小明测量电阻
所用的实验方法是 。
