难度：
使用次数：194
入库时间：2012-08-03按照题目要求作图
（1）如图甲所示，一乒乓球漂浮在水面上，在如图中画出乒乓球受力的示意图．
(2) 如图乙所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。 -
难度：
使用次数：124
入库时间：2012-08-03
如图所示：甲、乙分别是“探究平面镜成像特点”和“探究凸透镜成像规律”的实验装置。
（1）在“探究平面镜成像特点”的实验中，拿一支没有点燃的与A完全相同的蜡烛B竖立在玻璃板后面移动，直到看上去它跟前面那支蜡烛A的像完全重合。这样操作的目的是 。
（2）在“探究凸透镜成像规律”的实验中，保持凸透镜位置不动，将蜡烛从远处逐渐向凸透镜的焦点靠近时，要想在光屏上得到清晰的烛焰的像，光屏应向 。(选填“靠近”或“远离”)凸透镜方向移动。
（3）当蜡烛移到图乙所示位置时，光屏上出现清晰的烛焰的像，请你指出甲、乙两图中平面镜成像与凸透镜成像的一个不同点 。
-
难度：
使用次数：157
入库时间：2012-08-03
在测量小石块密度的实验中，
（1）如图甲所示，小明在使用天平过程中的错误是： 。
（2）小明纠正错误后继续实验，天平平衡时，右盘中所加砝码和游码的位置如图乙所示，则小石块的质量为 g．把小石块放入装有10mL水的量筒中，量筒内液面的位置如图丙所示， 则小石块的密度是 kg／m3。
-
难度：
使用次数：140
入库时间：2012-08-03

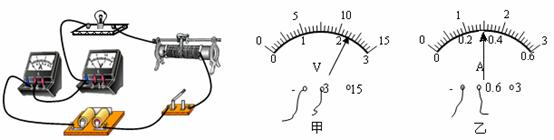

在测定“额定电压为2.5V的小灯泡功率”的实验中，电源电压为3V且保持不变。
（1）请你用笔画线代替导线，将图中的实物电路连接完整（导线不得交叉）。
（2）实验时，调节滑动变阻器，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是 （写出一种即可）。（3）故障排除后，闭合开关，变阻器滑片P移至某处时，电压表示数如图甲，若想测量小灯泡的额定功率，应将变阻器滑片P向 端（填“左”或“右”）移动，当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率为 W。
-
难度：
使用次数：179
入库时间：2012-08-03
小明利用如图所示的实验装置探究“导体产生的热量与电阻大小的关系”。甲、乙两瓶中装有质量与初温相同的煤油，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的小。（1）为了在较短的时间内达到明显的实验效果，小明
选用煤油而不用水做实验，主要是由于 。（2）采用这种连接方式的目的是 。
（3）电流产生热量的多少不易直接测量，因此，在这个实验中是通过比较 来比较电阻R1、R2产生热量的多少。
