入库时间：2012-08-02小明按照如图11电路图连接好电路来测量一只额定电压为2.5V的小灯泡的电功率，并且观察比较灯泡的亮度，电路连接正确后，闭合开关，记录的部分实验数据和现象如下表所示。
实验次数
电压表示数/v
电流表示数/A
灯泡亮度
1
0.6
0.15
不发光
2
1
0.2
较暗
3
2.5
0.4
正常发光
4
6
0
不发光
（1）分析表中实验数据可知：第1次实验中，小灯泡不发光的主要原因是小灯泡的________过小。（选填“实际功率”、“实际电流”）
（2）根据表中实验数据可知：电源电压为________V。
（3）若小明手边有 “1.5A 50Ω”和“2.0A 20Ω”两种规格的滑动变阻器，上面实验中他选用的滑动变阻器规格为________________。
（4）根据实验数据可以计算灯泡的额定功率，忽略实验误差，考虑到电压表或电流表对实验的影响，灯泡额定功率的真实值 1w(选填“大于”、“小于”或“等于”)。
-
难度：
使用次数：540
入库时间：2012-08-02
如图12所示，R1=10Ω，闭合开关S后，电压表V2的示数U2=2.4V，电流表A的示数I=0.4A。
求：⑴电压表V1的示数U1
⑵电阻R2的阻值。
-
难度：
使用次数：422
入库时间：2012-08-02
如图13所示，电源电压不变，小灯泡标有“6V，3W”字样，滑动变阻器最大阻值为24欧。
（1）小灯泡正常工作10分钟将消耗多少电能？
（2）当滑片P在中点时，小灯泡恰好正常发光。则电源电压为多少伏？
-
难度：
使用次数：250
入库时间：2012-08-02

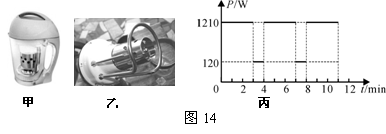

目前假冒伪劣食品屡见不鲜，小明的妈妈为了让家里吃上放心豆浆，改善早餐的营养。她买了一台全自动豆浆机，如图14甲所示。图乙是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，负责对液体加热煮沸。下表是这个豆浆机的主要技术参数；图丙是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作的功率随时间变化的“P-t”图像。请解答下列问题：
（1）豆浆机正常工作做一次豆浆，从丙图可知要时间多少分钟？
（2）豆浆机正常加热时的电流是多大？
（3）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？
（4）在一次豆浆机工作的时候，小明将家里的其他用电器都关闭，他观察到豆浆机的电热管工作时，家里标有“1200r/kW·h”字样的电能表转盘在1min内转过了20转。此时电路的实际电压是多大？
型号
SYL-624
额定电压
220V
频率
50Hz
电机功率
120W
加热功率
1210W
容量
1000ml
