入库时间：2012-08-02在“探究影响导体电阻大小的因索”实验中，小明设计了如图电路．
(1)在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是 ．
(2)为粗略判断a、b两点间导体电阻的大小，可观察 ．
(3)另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；
乙在原电路中串联接入电流表．你认为 同学的改进更好一些，理由是 ．
-
难度：
使用次数：144
入库时间：2012-08-02
如图甲所示是探究通过导体的电流与导体两端电压的关系的电路图 乙
(1)小王同学连接好电路后刚闭合开关发现电流表指针立即偏到最大值，电压表无示数，原因是
A.电流表短路 B.电压表开路 C.定值电阻断路 D.定值电阻短路
(2)另一个同学连接好电路屙刚闭合开关发现电流表示数很小，电压表指针偏角较大，可能是
A．电流表量程太小 B.定值电阻值太大 C.定值电阻太小 D.电压表量程太大
(3)排除故障后再闭合开关，向左移动变阻器滑片，电流表示数应 (选填“变大”、“不变”或“变 小”)．
实验次数
l
2
3
4
5
电压U/V
1.0
1.5
2.0
3.0
电流I/A
0.2
0.3
0.4
0．5
0.6
(4)根据上表的数据能得出第4次表格中空格的数据：
-
难度：
使用次数：94
入库时间：2012-08-02

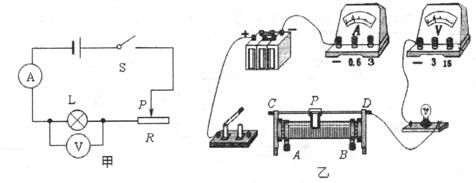

如图是研究“2.5V 1W”的小灯泡灯丝电阻的电路图和实物连线图：
23题图
(1)实物接线图还差几根导线没有接好，请用笔当导线连接好实物图。（2分）
(2)在正确连接好电路后，某次测量中电流表示数为0.30 A，为测得额定电压下的灯丝电阻，滑动变阻器滑片P应向 端移动(填“左”或“右”)．（1分）
(3)小伟测得了灯丝在三种不同电压下的阻值，然后求出它们的平均值当作灯丝的电阻，你认为这种做法对吗?并说明理由．
答 （2分）
(4)小王同学连接好最后一根导线。灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，请你找出实验中两个操作不当之处：
① ;（2分）
② ．（2分）
(5)小李同学完成实验后想再测桌上的一个定值电阻的阻值，他用的滑动变阻器上标有“30
2A”字样，刚闭合开关发现电流表示数为0.18A，移动滑片电流表能达到最大电流0.58A，他很快就知道了这个电阻的阻值，这个电阻的阻值是
-
难度：
使用次数：211
入库时间：2012-08-02
如图所示电路中，
。当开关S1闭合，S2、S3断开时，电流表的示数为0.6A；当开关S1、S2、S3都闭合时，电流表示数为1.5A，且灯泡正常发光。设电源电压不变求：(1)电源电压；
(2)灯泡的额定功率；
-
难度：
使用次数：137
入库时间：2012-08-02
如图所示，小灯泡上标有“3V 0.9W”字样，滑动变阻器上标有“20
2A”字样，电流表量程为0～0.6A，电压表量程为0～15V，求：(1)小灯泡正常工作时的电流和电阻是多少?
(2)若电源电压为8V，为了保证电路各部分的安全，滑动变阻器接入电路的电阻至少要多少
?(3)若电源电压为8V，小灯泡正常发光时，滑动变阻器消耗的电功率是多少?
25题图
