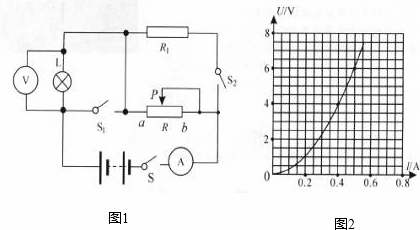

    如图1所示，电源电压U=12V，R1为定值电阻，阻值为24Ω，R为滑动变阻器．R的最大阻值为48Ω，小灯泡上标有“6V 3W”，小灯泡的U-I关系如图2所示．求：
    （1）灯泡正常工作时通过灯丝的电流是多少？
    （2）S闭合，S1、S2都断开时，调节滑动变阻器，当小灯泡两端的电压为4V时，滑动变阻器接入电阻的阻值为多大？
    （3）S1、S2、S3都闭合时，调节滑动变阻器滑片到何处时，整个电路消耗的总功率最小，这个最小功率是多少？
