入库时间：2012-07-31根据要求作图：

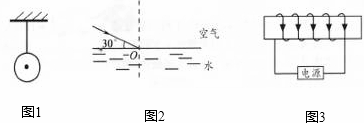

（1）如图1所示，请画出小球所受重力的示意图．
（2）如图2所示，一束光线与水平面成30°角从空气斜射到水面时，发生反射和折射，请你在图中画出它的反射光线和折射光线的大致方向．
（3）如图3所示，根据通电螺线管的电流方向，标出电源的正、负极和通电螺线管两端的磁极．
-
难度：
使用次数：126
入库时间：2012-07-31
小凡同在做“观察水沸腾”实验中

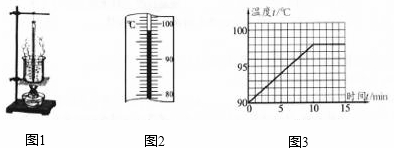

（1）他的操作如图1所示，其中错误之处是
（2）纠正错误后，水沸腾时温度计示数如图2所示，为℃
（3）分析如图3所示的图象，可知水在沸腾过程中温度的特点是．
-
难度：
使用次数：105
入库时间：2012-07-31
同学们在实验室内测某种小矿石的密度，选用的器材为天平，量筒，小矿石，细线，烧杯和水．

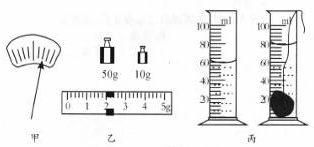

（1）在调节天平横梁平衡时，发现指针位置如图甲所示，此时应将右端的平衡螺母向____________调（选填“左”或“右”）．
（2）用调节好的天平称小矿石的质量，放在右盘中的砝码和游码的位置如图乙所示；量筒量出小矿石的体积如图丙所示，由此可知，小矿石的质量为_____________g，矿石的体积为_________cm3，则小矿石的密度ρ=__________kg/m3．
-
难度：
使用次数：50
入库时间：2012-07-31
在“测定小灯泡额定功率”的实验中，电源电压为6V，小灯泡的额定电压为3.8V．

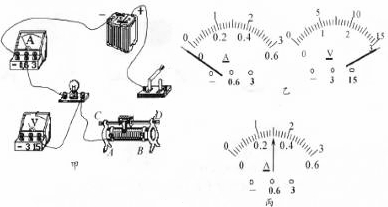

（1）小明同学在连接实验电路时还有导线未接上，如图甲所示，请你用笔画线代替导线把图甲中的电路连接好（导线不得交叉）
（2）在连接电路时，开关应该是．
（3）小明同学在检查电路连接时，滑动变阻器的滑片应该移到__________端（选填“A”或“B”）．另一同学小红接好电路后，闭合开关，发现电流表和电压表指针的转向情况如图乙所示，则可能的原因是：电流表________，电压表____________．
（4）要使小灯泡正常发光，小明应移到滑动变阻器的滑片使电压表的示数为__________V，若此时电流表的示数如图丙所示，其示数为__________A，那么小灯泡的额定功率是__________W．
-
难度：
使用次数：100
入库时间：2012-07-31
如图所示，小明用定滑轮将一正方体物块匀速提升2m到达上方地面，g取10N/kg，相关数据如下表所示．
正方体物块的质量m/kg
正方体物块的底面积S/m2
机械效率
40
0.04
80%
求：（1）小明所做的有用功；
（2）小明作用在绳上的拉力；
（3）若将正方体物块放到图乙所示的水平地面上时，它对地面的压强．
