难度：
使用次数：313
入库时间：2012-07-31（1）如图8所示，小学生上学背的书包重80N，请画出书包重力的示意图。
图8 图9 图10
（
2）图9所示是投影仪的原理图，请画出来自投影片上一条平行主光轴的光线，经过凸透镜和平面镜，最后射到屏幕上的光路图。
（3）如图10所示，人要顺时针翻转木箱，请画出用力最小时力臂的大小。
-
难度：
使用次数：161
入库时间：2012-07-31如图11所示，一束平行太阳光垂直水平地面MN
射下，A为绳拉的小铁球，在竖直平面内沿图中直径为1m的虚线圆形轨迹运动。
（1）标出小球从A点运动一圈时，其影子在地面MN上的位
置范围。
（2）若小球运动一圈时间为0.5s，则小球的影子在地面上运
动这段时间内的平均速度大小为 m/s。
-
难度：
使用次数：146
入库时间：2012-07-31
请你从细线、玻璃杯、刻度尺、水、铅笔刀、弹簧测力计这些常用的器材
中选择适当的器材，测出徐老师买的一块“木瓜”牌香皂的密度。要求写出实验器材、操作步骤及密度的表达式（用直接测得的物理量的字母表示）。（1）实验器材：
（2）操作步骤：
（3）密度表达式：
-
难度：
使用次数：321
入库时间：2012-07-31

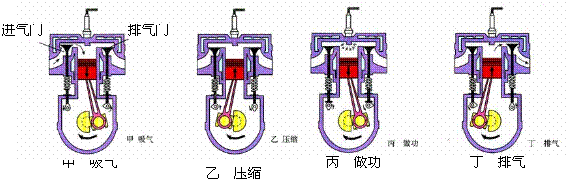

如图12所示是四冲程汽油机工作示意图，其中压缩冲程是把 能转化为 能。如图13甲、乙所示，是我们课堂演示的两个实验，与压缩冲程原理相同的是 实验。
图13
-
难度：
使用次数：114
入库时间：2012-07-31
图14所示是“伏安法”测量小灯泡电阻的实验装置，已知小灯泡的电阻约为7Ω。
图15 图16图14
（1）请你用笔画线代替导线，将实物电路连接起来；要求滑动变阻器的滑片P向B端移动时电流表的示数增大，连线不许交叉。
（2）闭合开关前，滑动变
阻器的滑片P应置于 端（选填“A”或“B”）。（3）闭合开关后，调节滑片P
，使电压表的示数如图15所示是 V，电流表的示数如图16所示是 A，此时灯泡的电阻是 Ω。（4）以后几次测量时，电压逐渐减小，对比这样得出的几个电阻值，你能发现灯泡的电阻逐渐 （
选填“增大”“减小”或“不变”）。
