难度：
使用次数：194

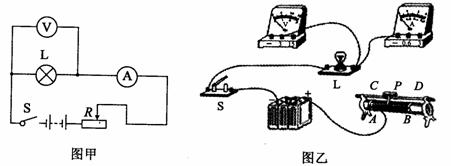

入库时间：2012-07-28某同学在“测定小灯泡额定功率”的实验中，所用电源电压为6伏，小灯泡L的额定电压为2.5伏，他按图甲所示的电路进行实验。实验时，他调节滑动变阻器清片的位置，观察小灯泡发光的情况，并记录电表的示数（如下表所示人请回答下列问题：
（1）请你用笔画线代替导线，根据图甲所示的电路图，将图乙所示实物图连接完整。
（2）分析表中实验数据，可知小灯泡L的额定攻率为 _____瓦。
（3）小施同学分析表中实验数据后，发现还能求得
小灯泡的电阻，于是他分别算出了所给的三种情况下小灯泡的电阻并取平均值。你认为小施同学的做法对吗？清说明理由。
-
难度：
使用次数：118
入库时间：2012-07-28
如图，电动机M的线圈电阻为0.5欧，当S断开时，电流表读数1安当S闭合时，电流表读数3安。问：
（）电阻R为多大？
（2）电动机的机械功率为多大？
（3）电动机工作2分钟，电动机线圈产生了多少热量？
-
难度：
使用次数：66
入库时间：2012-07-28
自行车的尾部安装一种塑料制成的反光镜，夜间骑车时，在车灯照射下，能把光线按原来方向返回。反光镜结构如右图所示，两手面镜相互垂直，当一条光线AB人射到其中一平面镜，
（l）作出所有反射光线的光路图。
（2）证明经过两次反射后的反射光线会逆向射回。
-
难度：
使用次数：147
入库时间：2012-07-28
如图是利用滑动变阻器控制电流的电路，其中电阻R为100欧姆，它与滑动变阻器串联在电路中，通过电阻的电流可在10毫安～100毫安范围内调节。
(1)、选用电源的电压应为多大？
（2）、变阻器的总电阻为多大？额定电流至少要多大？
（3）、上述电路能否使电阻R两端的电压调为零？请说明理由。
-
