难度：
使用次数：83
入库时间：2012-07-28小明做探究电流与电阻关系的实验．

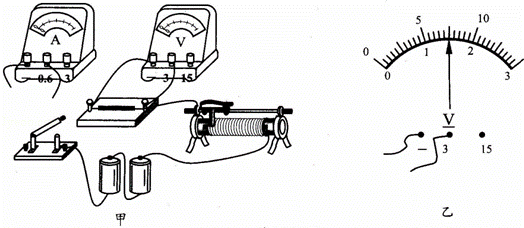

（l）如图甲所示，用笔划线代替导线，将电流表的两根引线接入电路．
（2）闭合开关后，向右移动滑动变阻器的滑片，直至电压表示数如图乙所示，其值为 V．此过程中，电流表示数 （变大/变小）．
（3）更换不同阻值的定值电阻，进一步实验，并将实验数据记录在表格中，分析表格数据可知第 次实验存在问题，
次数
R/Ω
I/A
1
5
0.3
2
10
0.2
3
15
0.1
-
难度：
使用次数：65
入库时间：2012-07-28
小华用铁丝绕成一个内径约4mm的圆环，将圆环在清水中浸一下后取出，形成一个“水透镜”．
（1）通过“水透镜”看到的字如图所示，此时“水透镜”是一个 透镜，将这个“水透镜”再向字靠近一点，看到的像会 （变大/变小）．
（2）小明猜想“水透镜”的焦距与水的质量有关，为此他用牙签在“水透镜”上轻轻取走一点水，再次观察，比较前后两次所成像的大小．观察时他应该注意控制“水透镜”到字的 不变．
（3）小芳用另一只内径不同的圆环制作“水透镜”，看到了倒立、缩小的像，请针对这一现象，提出一个新的探究问题： ．
-
难度：
使用次数：146
入库时间：2012-07-28
阅读短文，回答问题：
电饭锅中的磁钢限温器

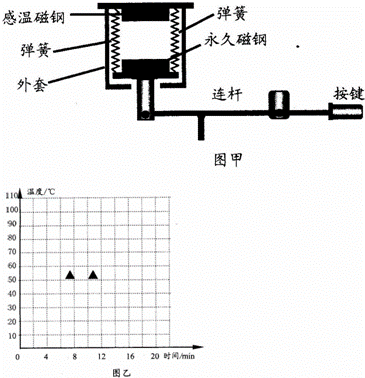

电饭锅是生活中常见的用电器：它利用磁钢限温器来控制煮饭过程中的最高温度，磁钢限温器结构如图甲所示，它由永久磁钢、感温磁钢和弹簧等组成，感温磁钢及其外套由弹簧支撑．永久磁钢的磁性不变，感温磁钢的磁性会随温度的升高而减弱，当温度达到1 0 3℃时，感温磁钢失去磁性．煮饭时，按下电饭锅的按键，永久磁钢和感温磁钢吸合，同时带动连杆使加热开关闭合，电热盘通电，当温度升高到一定程度，感温磁钢失去磁性，在弹簧的作用下感温磁钢与永久磁钢分离，同时使加热开关断开，按键跳起，电热盘停止加热．
（1）电饭锅煮饭时，电能主要转化为 能．
（2）按键未按下时，弹簧处于 （压缩/原长/伸长）状态．
（3）磁钢限温器工作时，不同时刻的温度如下表：
时间/min
0
4
8
12
16
20
温度/℃
20
25
43
73
98
103
（4）在磁钢限温器工作过程中，感温磁钢没有磁性的是
A．按下按键时 B．加热升温过程中
C．按键跳开时 D．降温过程中
（5）小明发现用该电饭锅烧开水，当水沸腾时电饭锅的按键没有跳起，原因是 ．
