入库时间：2012-07-28在玻璃瓶里装一些红色的水，取一根两端开口的细玻璃管，让玻璃管穿过橡皮塞插入水中，并从管子上端吹入少量气 体，这样小明就制成了一个简易的多功能物理实验演示器．当把此装置从山脚带到山顶时，发现玻璃管内液面升高，这说明 ；取一吸管，靠近玻璃管口，通过吸管向右吹气，如图所示，发现玻璃管内液面上升，这说明 ；将瓶内灌满水，塞紧塞子，用力挤压瓶子，发现玻璃管内液面上升，这 说明 ．
-
难度：
使用次数：75
入库时间：2012-07-28
某电饭锅设有“加热”和“保温”两档，其内部简化电路如图所示，当开关S置于“1”档时，电饭锅处于 （选填“加热”或“保温”）状态；若电饭锅保温相加热时总功率之比为
1：50，则电阻R0和R1的比值为 ．
-
难度：
使用次数：185
入库时间：2012-07-28

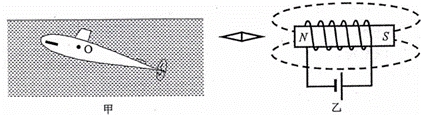

按要求作图：
（1）请画出图甲中潜水艇上浮时所受重力和浮力的示意图．（小黑点O表示潜水艇的重心）
（2）在如图乙所示的通电螺线管旁有一静止小磁针，请标出小磁针的N、S极及螺线管磁感线的方向．
-
难度：
使用次数：134
入库时间：2012-07-28
如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片 是杠杆的一端，且受定位挡板限制只能在电阻上滑动，当油面在A处时，滑动变阻器的滑 片恰好在最下端；当油面在B处时，滑动变阻器的滑片在最上端．从油量表（由电流表改装 而成）指针所指的刻度，可以知道油箱内油面的高度．现已知油的密度ρ=0.8×103kg/m3，电源电压是6V，定值电阻R’的阻值是12Ω．
（1）若浮标有2×10 ﹣4 m3的体积浸入油中，则油对它的浮力是多大？（g取10N/kg）
（2）当油面处在A处时，电流表示数为多少？
（3）已知电流增大时，电流表指针向右偏转，则 ．
A．油面下降时，电流表指针向右偏转
B．油量表零刻度线一定与电流表原零刻度线相重合
C．油量表的刻度值从左往右是逐渐增大的
D．油箱内的油越少，流过电流表的电流越大．
-
难度：
使用次数：123
入库时间：2012-07-28

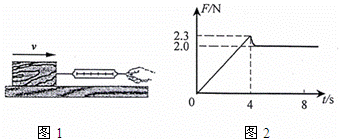

小明用如图1所示的装置，探究摩擦力的大小与哪些因素有关．
（1）实验时，小明将木块放在水平木板上，弹簧测力计沿 方向拉动木块，并使木块作匀速直线运动．这样做的目的是 ，
序号 木块放置
情况 木板表面情况 压力/N 弹簧测力计
示数/N
1
平放
木板
6
1.2
2
平放
木板
8
1.6
3
平放
木板
10
2.0
4
平放
木板上铺棉布
6
1.8
5
平放
木板上铺毛巾
6
3.0
a．分析序号 三组数据可知：滑动摩擦力的大小与接触面所受的压力有关，滑动摩擦力的大小与接触面所受压力F大小的关系式是 ．
b．如要探究滑动摩擦力与接触面的粗糙程度的关系，应选序号为 三组数据进行分析．
（3）小明在实验时还发现：在木块没有被拉动时，弹簧测力计也有示数，且示数会变化．他请教老师，知道可用F﹣t图象表示拉力随时间的变化情况．若某次实验开始拉动木块直到木块匀速滑动的F﹣t图象如图2所示，其中0～4s木块处于静止状态，分析图象可知：要使木块由静止开始运动，至少要用 2 N的水平拉力拉木块；如果实验时木块所受的拉力是2N，则下列对木块所处状态的判断，正确的是 ．
A．静止 B．匀速直线运动
C．静止或匀速直线运动 D．条件不足，无法判断
