入库时间：2012-07-28如图所示，一质地均匀的圆柱形平底玻璃杯，置于水平桌面中央，杯内水中漂浮着一冰块．若冰融化前、后水对杯底的压强分别为P1、P2，杯底对桌面的压强分别为P3、P4，已知ρ水＞ρ冰块，则下列关系式中正确的是（ ）
A． p1＜p2＜p3＜p4 B． p1＞p2＞p3＞p4
C． p1=p2、p3=p4，且p1=p3 D． p1=p2、p3=p4，且p1＜p3
-
难度：
使用次数：185
入库时间：2012-07-28

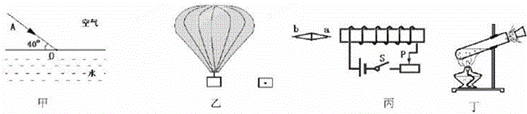

按要求完成下列各题
（1）如图甲所示，入射光线AO与水面成40°角斜射向水面．请作出反射光线，并大致作出折射光线．
（2）如图乙所示，吊篮在热气球的拉动下加速竖直上升．试画出吊篮在此运动过程中的受力示意图（不计空气对吊篮的阻力）．
（3）如图丙所示，开关S闭合后，小磁针在电磁铁作用下最终静止，则a端为 极．
（4）如图丁所示实验，展示了人类利用内能的过程．其中，酒精燃烧过程中，能量转化关系是： 能转化为 能，软木塞被冲开，能量转化关系是： 能转化为 能．
-
难度：
使用次数：198
入库时间：2012-07-28

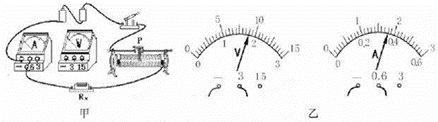

在“测未知电阻Rx的阻值”实验中，请完成下列相关问题：
（1）用笔画线代替导线将图甲中的实物连接完整．
（2）把第二次测量时，图乙所示的电压表和电流表的示数填入表中相应的位置．
实验次数
电压/V
电流/A
1
1.2
0.24
2
①
②
3
2.4
0.48

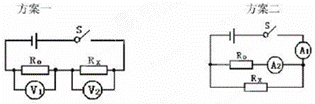

（4）另有同学设计了下列二种测量方案，方案中定值电阻的阻值为R0．
①方案一的电路中，闭合开关S，如果电压表V1和V2的读书分别为U1和U2，则电阻Rx的阻值表达式为Rx=
；②方案二的电路中，闭合开关S，如果电流表A1和A2的读数分别为I1和I2，则电阻Rx的阻值表达式为Rx=
． -
难度：
使用次数：180
入库时间：2012-07-28
如图所示是“探究滑动摩擦力大小与什么因素有关”的实验．
（1）实验过程中，必须用弹簧测力计沿水平方向拉着物块A做 运动，这样做便于测量滑动摩擦力的大小．
（2）分析图甲、乙可知，在接触面粗糙程度相同时， 越大，滑动摩擦力越大．
（3）分析图甲和丙，发现弹簧测力计的示数F1＜F3，说明：压力一定时， ，滑动摩擦力越大．
上述实验得到的结论是：滑动摩擦力的大小跟压力的大小和接触面的粗糙程度有关．
人们通过大量实验进一步证明：接触面粗糙程度一定时，滑动摩擦力的大小与压力的大小成正比．
（4）如图丁所示，在图丙中物块A上叠放一块与之相同的物块B，用弹簧测力计拉着物块A，使物块B随A一起做匀速直线运动．弹簧测力计示数为F4，则F4：F3= ；此运动过程中，物块B受到的摩擦力fB= N．
-
难度：
使用次数：152
入库时间：2012-07-28
学完“浮力”知识后，小芳同学进行了相关的实践活动．（p水=1.0×103kg/m3，g取10N/kg）

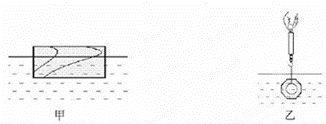

（1）她选取一质量为750g、体积为1250cm3长方体木块，让它漂浮在水面上，如图甲所示，求木块受到的浮力．
（2）取来规格相同由合金材料制成的螺母若干，每只螺母质量为50g，将螺母逐个放置在漂浮的木块上．问：放多少只螺母时，木块刚好浸没在水中？
（3）她又用弹簧测力计、一只螺母做了如图乙所示的实验，弹簧测力计静止时的示数为0.4N，求合金材料的密度．
