难度：
使用次数：181

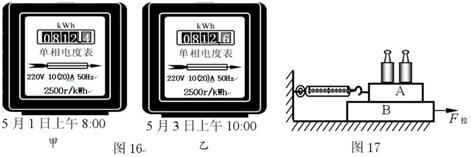

入库时间：2012-07-28小红在家中看电视时，把遥控器一摁，电视关了，可是还有一个指示灯亮着（此时，电视机处于待机状态）。学习了电能的知识后，于是她想：这时电视机是否还在消耗电能呢？如果消耗电能，具体情况又是怎样的？于是她设计了如下方案进行探究：全家外出旅游前，让电视机处于待机状态，然后拔掉其它电器的插头或关掉开关，记下时间和家中电能表的信息如图16甲；两天后回到家中，再记下此时的时间和电能表的信息如图16乙。
⑴从该电能表的表盘参数可知，当通过电能表的电流小于____A时，电能表可以稳定精确工作。
⑵在小红外出这段时间里，她家的电视机消耗的电能是____kW·h。
⑶小红家电视机在待机状态下电功率是____W。
-
难度：
使用次数：55
入库时间：2012-07-28
科学探究活动通常包括以下要素：提出问题，猜想与假设，设计实验与制订计划，进行实验与收集证据，分析与论证，评估，交流与合作。某班物理课外学习小组在进行《探究——摩擦力的大小与什么有关》的课题研究时，同学们提出“滑动摩擦力大小可能与接触面间的压力有关”。
⑴这属于科学探究活动的____要素。

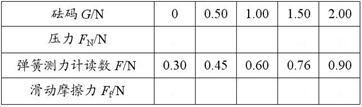

⑵他们用图17所示的实验装置来探究木块A受到的滑动摩擦力与压力的关系，已测得木块A的质量为100g，测定木板B在拉力作用下发生相对于木块A运动时弹簧测力计的示数F，得到一组F与相应的放在木块A上的砝码重力G的数据（如下表）。请在表格中的空格内填上合理的数据，并根据表中的数据在图18所示的方格坐标纸中作出滑动摩擦力Ff与压力FN的关系图像。 （ g取10N/Kg）
⑶根据你作出的图像所得出的结论判断：当放在木块A上的砝码重力G为3.00N，木板B在拉力作用下发生相对于木块A运动时，木块A所受滑动摩擦力应为____N。
-
难度：
使用次数：115
入库时间：2012-07-28
小雨同学实验时遇到了一个难题：他想测量一个电压约为15V的电源的电压，可是手边只有：量程为3V的电压表一只，开关一个，阻值为R1=1?、R2=5?、R3=1000?的电阻各一个以及导线若干。思考了一会儿之后，他利用所学过的知识和手边现有的器材，顺利地完成了测量。

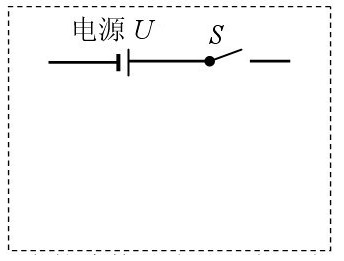

⑴请在下边的虚线框内完成小雨测量时的电路图。（在图中电阻符号旁必须标明R或R或R ）⑵如果用U＇表示电压表的读数，请写出电源电压U的表达式：U=____。
-
难度：
使用次数：128
入库时间：2012-07-28
冰壶运动是冬奥会的比赛项目，如图19甲所示。冰道的左端有一个发球区，运动员在发球区边沿的投掷线MN将冰壶以一定的初速度推出，使冰壶沿着冰道的中心线PO滑行，冰道的右边有一个圆形的营垒，如图19乙所示，以场地上冰壶最终静止时距离营垒圆心O的远近决定胜负，投掷线MN与营垒圆心O的距离是30m。
⑴比赛时运动员可以用毛刷擦冰壶运行前方的冰面，目的是____（填“增大”或“减小”）滑动摩擦力，从而减慢冰壶运动状态的改变。
⑵某次从投掷线以3m/s速度推出的冰壶，经15s刚好运动到营垒圆心O处，则这段时间冰壶运动的平均速度是____m/s。
⑶冰壶由花岗岩凿磨而成，质量为20Kg，与冰道接触的底面积约为200cm ，冰壶的体积为8×10 m ，则这种花岗岩的密度为多少？冰壶停在冰面上时对冰面的压强为多少？
-
难度：
使用次数：115
入库时间：2012-07-28
如图20所示电路，电源电压保持不变，R0=4Ω。在A、B间先后串联不同个数的相同电阻R，并分别测量出电路中电流I和A、B段的电功率P ，测得的数据如下表所示：
⑴电源电压多大？
⑵R的阻值为多大？
⑶表格中有四格空白，请任选一格填上合理的数据，如果多填，有错就不得分。（表中省略号部分不用填写。 ）
