难度：
使用次数：75
入库时间：2012-07-28
如图11所示，小刚站在高台上通过滑轮组先后竖直向上匀速提升物体A和物体B。假设在拉绳子的过程中，小刚对绳子的拉力与对高台的压力始终在同一直线上，不计绳重和摩擦。已知小刚的质量为 50Kg，物体 A的质量为54Kg，物体B的质量为84Kg，动滑轮的质量为6Kg。当提升物体A时，滑轮组的机械效率为____，此时小刚对高台的压力是____N；当提升物体B时，小刚拉力做功的功率为180W，则物体B上升的速度为____m/s。（ g取10N/Kg） -
难度：
使用次数：93
入库时间：2012-07-28
如图12所示为两位同学在玩翘翘板，他们对板的作用力分别为F1和F2，请在图中画出F1的力臂L1和F2的力臂L2。
-
难度：
使用次数：104
入库时间：2012-07-28
如图13所示，根据小磁针静止时的位置，标出电磁铁的磁极和电源的正负极。
-
难度：
使用次数：55
入库时间：2012-07-28
如图14所示，甲为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图，乙为背面接线示意图，“ A”、“ B”是从开关接线柱接出的两根导线，请你将图乙中的电路连接完整, 使开关控制电灯，又不影响插座供其它电器使用。
-
难度：
使用次数：101
入库时间：2012-07-28

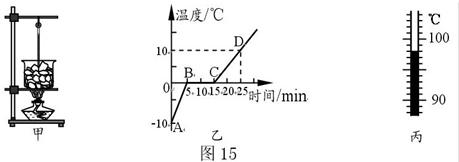

小明同学用如图15甲所示的装置对冰加热。
⑴根据实验记录他绘制了冰熔化时温度随时间变化的图像，如图15乙所示。由图像可知冰是____（填“晶体”或“非晶体”）；在10min末这一时刻，杯里的物质处于____（填“固态”、“液态”或“固液混合态”）；从AB段和CD段的比较可知，冰的比热容比水的比热容要____（填“大”或“小”）。
⑵继续加热到水沸腾，此时温度计的示数如图15丙所示且一直保持不变，则水的沸点是____℃，这说明当时水面上方的大气压____（填“高于”、“低于”或“等于”）一个标准大气压。
