难度：
使用次数：153
入库时间：2012-07-28如图所示为钓鱼竿钓鱼时的示意图，O为支点，F1表示手对钓鱼竿的作用力，请在图中画出鱼线对钓鱼竿拉力F2的力臂L2；
-
难度：
使用次数：124
入库时间：2012-07-28
小明在
探究“影响电磁铁磁性强弱的因素”的实验中，通电螺线管的磁感线如图所示，请在图中标出电源的正负极。
-
难度：
使用次数：185
入库时间：2012-07-28

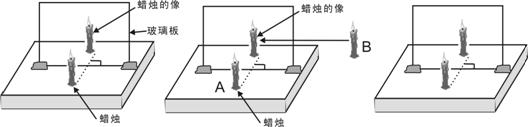

如图所示，是小明在“探究平面镜成像的特点”的实验中选用的器材和活动过程。
⑴ 如果在图a中蜡烛的像的位置上放一张白纸板做屏幕，则白纸板上将_________（填 “有”或“没有”）蜡烛的像，这说明平面镜成的是 像（选填“实”或“虚”）。
⑵ 把与A蜡烛同样大小的蜡烛B放到A蜡烛像的位置上，将会看到图c所示的现象.这说明平面镜成像时：_ 。 -
难度：
使用次数：153
入库时间：2012-07-28
如图所示，是探究“动能的大小与哪些因素有关”的实验：
（1）用质量不同的A、B两个小球（mA>mB）碰撞静止在同一水平面上的纸盒.实验中控制小球的高度相同，是为了控制两球到达底端时__________相同；实验中通过观察纸盒被推动的距离的大小,可以比较A、B两个小球的________ 的大小。
（2）将（甲）与（乙）两实验比较可知，小球动能的大小与小球的_______有关.
将（甲）与（丙）两实验比较可知，小球动能的大小与小球的_______有关.
（3）本次实验采用物理最常用的一种实验方法是____________。 -
难度：
使用次数：122
入库时间：2012-07-28

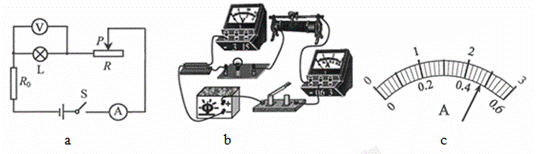

如图是小明设计的“测量小灯泡额定功率”的电路图。已知定值电阻R0=15Ω，滑动变阻器R(20Ω 1A)，电源电压为18V，小灯泡的额定电压为6V.
(1) 请用笔画线代替导线将实物电路图补充完整。
(2) 闭合开关S前，滑动变阻器的滑片P应滑到最_______。(选填“左端”或“右端”)
(3) 小明正确连接电路后，闭合开关，发现无论怎样调节滑动变阻器灯泡都不亮，小明分析后确定是灯泡的故障。若电流表
没有示数，电压表有示数且接近电源电压，可以判断灯泡 ；若电流表有示数，电压表几乎没有示数，可以判断灯泡 。(4)小明排除电路故障后，进行实验。小灯泡正常发光时，电流表的指针如图c所示，则小灯泡的额定功率为_______W。
