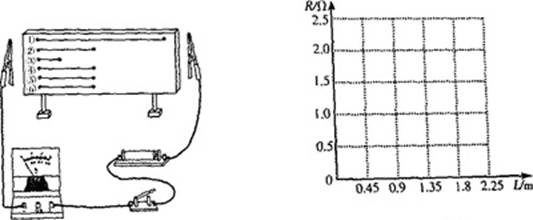

入库时间：2012-07-27在研究性学习活动中，小美同学用如图所示的电路探究导体的电阻跟

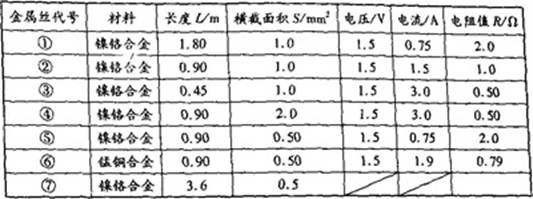

哪些因素有关．她选取了6根金属丝．其材料、规格和测得的电压、电流值如下表所
示，并计算出了每一根金属丝的电阻值．
(1)请你利用代号为①②③的三组数据，在坐标纸中画出R-L图线。
(2)金属代号为 的3根导线是用来探究导体的电阻与横截面积的关系的，金属丝代号为 的2根导线是用来探究导体电阻与材料的关系。
(3)根据表中数据所反映出的规律．可推知代号为⑦的金属丝的电阻值，请将结果填在表中。
-
难度：
使用次数：107
入库时间：2012-07-27
小丽要研究金属圆柱体受的浮力与浸没在水中深度h的关系，实验装置如图甲所示．在弹簧测力计下挂一个金属圆柱体，测出金属圆柱体的重力，然后让圆柱体缓慢地浸入水中，从圆柱体底面刚接触水面开始，到完全浸没
水中(来接触容器底部)，记录圆柱体浸入水中
不同深度h时测力计的示数，并得到测力计示数
F1和圆柱体受的浮力F2随h变化的图像如图乙
所示，图中能够反映浮力F2随h变化的图像是 （填①或②）；从图中可以看出金属圆柱体与水的密度关系是ρ金 2ρ水。（填“>”“ <” 或“ =”）
-
难度：
使用次数：173
入库时间：2012-07-27
蚊香生产者为了节约原料和用户使用方便，要根据蚊香的燃烧速度生
产规格不同的各种蚊香．有一种蚊香如图所示，请你设计一个实验，测出该蚊香正常燃烧的速度，要求：
(1)写出所需要的器材；
(2)说明测量方法．
-
难度：
使用次数：162
入库时间：2012-07-27

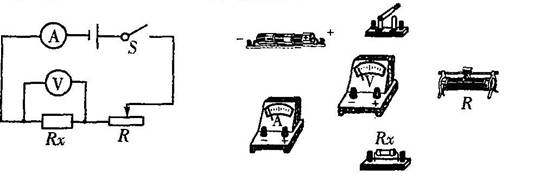

要测量某电阻的阻值，实验桌上有下列器材：电流表A(0—0．6A)，
电压表V(0一3V)，电源4．5v，滑动变阻器R，开关，导线，待测电阻Rx(约6Ω左
右)．实验要求：多测几组数据且两电表都不能超过其量程．
(1)根据电路图用笔画线代替导线，将实物电路连接好．
’ (2)实验时，电路中允许通过的最大电流为 A．
(3)在连接电路时，有R1（12Ω 1A)和R2(3Ω 2A)两种滑动变阻器，要保证实验顺
利进行，应选 (填R1或R2)
-
难度：
使用次数：152
入库时间：2012-07-27
研究性学习在潍坊各校广泛开展，小红对家中的电热水壶进行了认真的观察与研究．她查看了如下表所示的电热水壶说明书
上的有关数据，并测出了容量刻度线到壶底的高度为16cm，然后加水至容量刻线后，放到加热座上，加热座面积与壶底面积相同．她提出了以
下几个问题．请你给予解答．(壶壁厚度不计。ρ水=1．0×103kg／m3，取
g=10N/kg)
品脾
乐力迭
型号
KE-l80GD
是否调温
不可调
额定功率
1500W
电源电压
220V
重量
0.6kg
容量
1.8L
壶底面积
200cm2
品质
优
产地
江南
(1)水对壶底的压力是多大；
(2)壶对加热座的压强是多大；
(3)为把壶中开水倒入暖瓶中。
小红需将壶慢慢提高20cm，求小红
要做多少功．
