难度：
使用次数：173

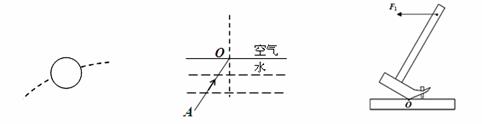

入库时间：2012-07-27请按要求完成下列作图：
（1）在图10中画出空中飞行的小球所受重力G的示意图；
（2）在图11中画出入射光线AO的折射光线OB的大概位置；
（3）在图12中画出力F1的力臂l1。
-
难度：
使用次数：165
入库时间：2012-07-27
对人体安全的电压是不高于 V的电压；图13所示的两种使用测电笔的方法中，正确的是图 。2012年3月31日晚，我市小新同学家参加了“地球一小时”（熄灯一小时）活动。熄灯前他家亮着的电灯有：“220V 25W”的吊灯10
盏、“220V 40W”的台灯1盏和 “220V 30W”的过道灯2盏，则在这次活动中，小新同学家节约了 kW·h的电能（2分）。 -
难度：
使用次数：193
入库时间：2012-07-27
如图14所示电路，已知电源电压恒定不变，R1=10Ω，滑动变阻器R2上标有“20Ω 1A”字样，该变阻器的中部存
在一处断点，电路其它部分完好。当滑片P从a端向b端滑动时（未到达断点），电流表的示数 ，电压表的示数 ，（选填“增大”“减小”或“不变”）；当滑片P滑过断点瞬间，电压表的示数 （选填“明显增大”、“明显减小”或“立减为零”） 。 -
难度：
使用次数：82
入库时间：2012-07-27
如图15所示，在火车站或地铁站站台上，离站台边缘1米左右的地方标有一条黄色的安全线，人必须站在安全线以外候车。请分析，为什么当火车驶过时，如果人站在安全线以内，即使与车辆保持一定的距离，也是非常危险的（3分）？请举一个与上述物理原理相同的生活实例或实验现象（1分）。
-
难度：
使用次数：129
入库时间：2012-07-27

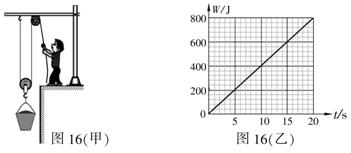

在农村常有家庭挖井取水。小明同学用如图16（甲）所示的滑轮组提土，他用20s的时间把重为120N的土从井中匀速提升5m，拉力做的功W随时间t的变化图象如图16（乙）所示。求：
（1）有用功；（2）滑轮组的机械效率；（3）拉力的大小；（4）拉力的功率。
