难度：
使用次数：160

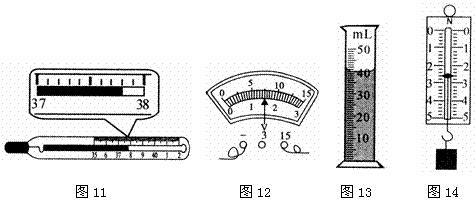

入库时间：2012-07-27下图是四种仪器的测量情形。
(1)图11中体温计的读数为_________℃；
(2)图12中电压表的示数为__________V；
(3)图13量筒中液体的体积为_________mL；
(4)图l4中弹簧测力计的示数为________N。
-
难度：
使用次数：202
入库时间：2012-07-27
有两只相同的烧杯，分别盛有体积相同的水和酒精，但没有标签，小李采用闻气味的方法判断出无气味的是水。小唐则采用压强计进行探究：
(1)若压强计的气密性很差，用手指不论轻压还是重压橡皮膜时，发现U形管两边液柱的高度差变化_______(选填“大"或“小")。小唐把调节好的压强计放在空气中时，U形管两边的液面应该____________。
(2)小唐把金属盒分别浸入到两种液体中，发现图15(甲)中U形管两边的液柱高度差较 小，认为图15(甲)烧杯中盛的是酒精。他的结论是不可靠的，因为没有控制金属盒在液体中的____________相同。
(3)小唐发现在同种液体中，金属盒离液面的距离越深，U形管两边液柱的高度差就越 _________，表示液体的压强越__________。
(4)小唐还发现在同种液体中，金属盒距液面的距离相同时，只改变金属盒的方向，U形管两边液柱的高度差___________(选填“不变"或“变化")。表明在相同条件下，液体内部向各个方向的压强___________。
-
难度：
使用次数：397
入库时间：2012-07-27

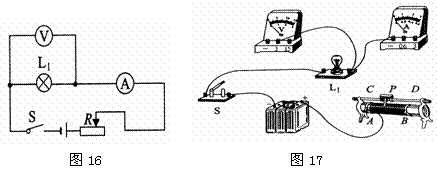

小雷想知道小灯的亮暗程度与什么因素有关。于是找来额定电流均小于0.6 A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图l6所示的电路开始探究。
(1)请你用笔画线代替导线，根据图16所示的电路图，将图17所示实物图连接完整。
(2)若小雷连接电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的_______、_______．(选填“AB”或“CD”)接线柱接入了电路。
(3)小雷排除故障后，按图17所示的电路继续进行实验：
①闭合开关，滑片P向_______(选填“A"或“B")端移动，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：
次数
电压／V
实际功率／W
电阻Ω
1
1．6
O．20
O．32
8．00
2
2．5
O．24
O．60
1O.42
3
2．8
O．26
O．73
1O．77
②请将记录数据时遗漏的物理量和单位填入表格的空格处。
(4)小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数 据得出的结论是小灯泡越亮，它的实际功率越________。
(5)用L2替换L1重复上面的实验时，需要改变_______表的量程，发现灯L2的亮度变化规律与灯L1相似。
(6)小雷在实验结束后与同学们讨论：
①有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确。”这种说法错误的原因是小雷忽略了__________对小灯电阻的影响。
②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关系。”你认为这种说法___________(选填“正确”或“错误”)。
-
难度：
使用次数：129
入库时间：2012-07-27
2011年5月22日，世界内河上最豪华的邮轮——“长江黄金l号”在重庆朝天门下水首航。如图18所示，一架重力为9×l04N的直升飞机在20s内竖直下降10m，最后停在邮轮的停机坪上。 求：
(1)飞机竖直下降20s内的平均速度。
(2)飞机竖直下降20s内重力做的功。
-
难度：
使用次数：418
入库时间：2012-07-27
从2011年5月11日起，执行酒驾重罚新规定。交警使用的某型号酒精测试仪的工作原理相当于图19所示。电源电压恒为9 V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为80Ω。使用前要通过调零旋钮(即滑动变阻器R1的滑片)对测试仪进行调零，此时电压表的示数为8 V。求：
(1)电压表的示数为8V时，电流表的示数为多少?
(2)电压表的示数为8V时，滑动变阻器R1的电阻值为多少?
(3)调零后，R1的电阻保持不变。某驾驶员对着测试仪吹气10 s，若电流表的示数达到0.3A，表明驾驶员醉驾，此时电压表的示数为多少?
