入库时间：2012-07-21【探究名称】探究欧姆定律
【猜想与假设】导体中的电流可能与导体两端的电压成正比，与导体的电阻成反比
【设计并进行实验】
(1)探究导体中的电流跟它两端电压的关系

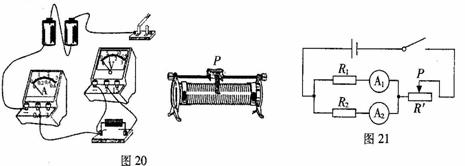

①如图20所示，请您用笔画线代替导线把滑动变阻器正确接人电路中，要求：滑片P向右移动时电流表示数逐渐增大．
②此实验中，滑动变阻器的作用是 和 。
③………………
(2)小英同学探究“导体中的电流与电阻的关系”时，进行创新实验，除了与原有实验所必须的器材相同外，没领电压表，而是多领了一只电流表，并设计出如图21所示的电路图，进行实验．
①连接电路，调节滑动变阻器，读出电流表
与
的示数分别记为I1和I2；②把定值电阻R2换成R3，调节滑动变阻器使电流表
的示数为 ，使R3两端的 不变。记录此时电流表的示数为I3；③把定值电阻R3换成R4, 重复上一步骤进行实验；
④分析数据得出电流与电阻的关系．
-
难度：
使用次数：132
入库时间：2012-07-21
能您尝试或观察过：
(1)喝牛奶时，把吸管插人牛奶盒中往里吹气，迅速放开，牛奶从吸管喷出．
（2）在室温下，把吹鼓的气球放在火炉附近，过一会儿，气球就爆破了．
由以上现象进行猜想：
当气体的体积一定时，气体压强可能与气体的＿和＿有关．
【设计并进行实验】
小明同学进行了如下实验来研究烧瓶内水面上方的气体压强：
(1)把细玻璃管插人装有半瓶水的密闭烧瓶中，如图22所示；
(2)从细管上端往烧瓶里吹气，此时瓶内气体压强 （选填“增大”、“减小”或“不变”）；迅速放开，观察到细玻璃管内水柱上升到a处位置（如图23所示）．
(3)接着用手握住烧瓶的瓶颈部分，使瓶内气体的压强增大，请您在图23中画出细玻璃管内水柱所上升到b处的大致位置；
【实验拓展】
(1)控制其它条件相同时，换用内径不同的细玻璃管进行上述实验，则管内水柱上升的高度会 （选填“相同”或“不同”），理由是 ．
(2）控制其它条件相同时，把图22的装置从山脚移到山顶，则细玻璃管内的液面将_______（选填“上升”、“下降”或“不变”），这是由于 。
