难度：
使用次数：196
入库时间：2012-07-21通电螺线管上方的小磁针的指向如图所示，请画出绕在铁芯上的螺线管的绕法。
-
难度：
使用次数：189
入库时间：2012-07-21
小明为了测定一个正方体木块和牛奶的密度，设计了如下实验方案。
（1）根据密度公式ρ=m／v，为了测定木块的密度，小明先用托盘天平测量木块的质量m。在测量之前，小明已经调节好天平的横梁平衡，在测量质量的过程中，小明看到指针在中央两侧摆动，摆动的幅度如图，他调节的方法是 。
（2）测量正方体木块的边长L0，如图是小明测量木块边长的情形，则木块的边长是 cm。
（3）接下来测量牛奶的密度。小明向杯子中装入适量的牛奶，然后将木块轻轻放在牛奶中，使之浮在牛奶表面，接着取出木块，根据木块表面留下的奶渍的痕迹，用刻度尺量出木块浸入牛奶中的深度L，则牛奶的密度为 （用m，L0，和L表示）
（4）对木块施加力的作用，使它缓缓下降至图中虚线位置，在下降的过程中，令木块下表面到液面的深度为h，木块下表面受到的液体压强为p，则p与h的关系图像正确的是（ ）
-
难度：
使用次数：182
入库时间：2012-07-21

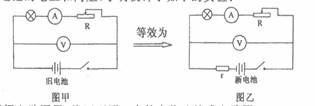

化学电池内部的电解液有一定的电阻，这个电阻构成了电池内阻。与新电池相比，旧电池的电压其实没有发生太大的变化，但它的内阻缺变得很大。这就是为什么小灯泡接新电池时很亮，而接旧电池时灯泡几乎不亮的原因。对于旧电池，我们可以将它等效为一个电压恒定不变的新电池与一个定值电阻r串联，如图乙所示，为了探究某一电池的电压和内阻，小明设计了如下的实验：

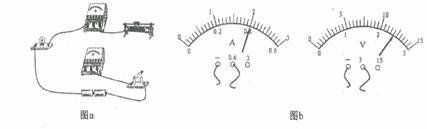

（1）请根据电路图甲，将下列图a中的实物图接成电路图。
（2）如果电路中电流表和电压表的读数如图b所示，则电流表的读数为 A，电压表的读数为 V，滑动变阻器接入电路部分的电阻与灯泡电阻之和为 Ώ。

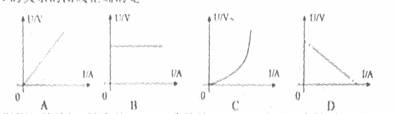

（3）通过调节滑动变阻器改变电路电阻，小明获得了多组U和I的数据，下列描述U和I的关系的图线正确的是（ ）
-
难度：
使用次数：467
入库时间：2012-07-21
一根烧红的铁钉，温度是500℃，质量是1.5g，它的温度降低到20℃，要放出多少热量？
（c铁=0.46×103J/（kg·℃）
-
难度：
使用次数：110
入库时间：2012-07-21
某卡通玩具的选择与调节电路的结构如图，已知R1=4Ώ，R2=10Ώ，灯泡L的额定电压为U1=2V,当S与触电1、2分别接触时，电流表的示数分别为0.8A和0.4A。
（1）S接1、2两点时，电阻R1和R2消耗的电功率之比为多少？
（2）为了使S接触点3时，灯泡恰能正常发光，则变阻器进入电路部分的电阻应多大？
