入库时间：2012-07-17在测量小灯泡的电功率的分组实验中，提供的器材有：6V蓄电池、电流表、电压表、滑动变阻器（50Ω 1.5A）、额定电压为3.8V的小灯泡（正常发光时电阻约为7Ω）、开关等各一只，导线若干。

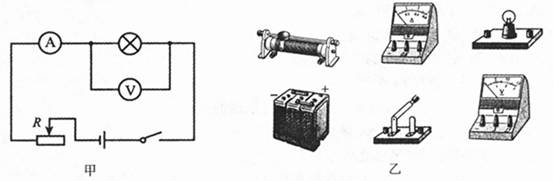

（1）根据图甲所示的电路图用铅笔连线代替导线，完成图乙中的实物连接（连线不得交叉）。
（2）（多选）某小组正确连接电路闭合开关后，发现小灯泡不亮，电流表示数为零，电压表示数为6V。此故障的原因可能是下列情况中的___________________（填写字母代号）。
A．小灯泡被短路
B．小灯泡的灯丝断了
C．电流表的接线柱接触不良
D．小灯泡与灯座接触不良
E．滑动变阻器的滑片处接触不良
（3）另一小组的同学连接完成最后一根导线时，小灯泡立即发出耀眼的光亮并很快熄灭。请你指出他们实验中的两个操作不当之处：
①_______________________________________________；
②_______________________________________________。
-
难度：
使用次数：110
入库时间：2012-07-17
某电热水壶及铭牌如图所示，装入1.5kg 20℃的凉水，通电正常工作6分钟即被烧开至100℃。已知水的比热容c=4.2×103J/（kg·℃），
求：
（1）该过程中水吸收的热量。
（2）电热水壶的效率。
-
难度：
使用次数：170
入库时间：2012-07-17
在一次沉船打捞过程中，将一只铁锚从水下100m深处匀速缓慢的拉到水下10m深处，不考虑水的阻力。假如铁锚重为7900N，已知ρ铁=7.9×103kg/m3，ρ水=1.0×103kg/m3，g取10N/kg。求：
（1）在100m深处，水对铁锚产生的压强。
（2）铁锚在水中受到的浮力
（3）在匀速拉动铁锚上升的过程 ，绳对铁锚的拉力及拉力做的功。
-
难度：
使用次数：169
入库时间：2012-07-17
如图所示，电源电压U=12V，小灯泡L标有“6V 3W”字样，R2=12Ω。当S闭合，S1、S2断开，R1的滑片在变阻器的中点时，L正常发光。求：
（1）L正常发光时的电阻。
（2）滑动变阻器的最大阻值。
（3）S、S1、S2都闭合时，调节滑动变阻器，整个电路消耗电功率的最小值。
