难度：
使用次数：190
入库时间：2012-07-15如图所示，一人用F=250N的力竖直向上提起一质量m=20Kg的水桶，请你做出她向上提起水桶过程中水桶所受合力的示意图．
考点： 力的合成与应用；力的示意图。
-
难度：
使用次数：52
入库时间：2012-07-15
如图所示，是用量筒测量不规则形状物体体积的一种方法．由图可知，该量筒的量程为 mL，该物体的体积为 mL．
-
难度：
使用次数：186
入库时间：2012-07-15
如图所示，是“探究电流的热效应跟电阻大小的关系”的实验装置图．A、B两瓶煤油中都浸泡着一段金属丝，烧瓶A内的金属丝是铜丝，电阻较小；烧瓶B内的金属丝是镍铬合金丝，电阻较大．在实验中应使两瓶中盛装的煤油质量．那么，当开关S闭合，通电一段时间后，两瓶中温度上升较快的是 （选填“A”或“B”）瓶．
-
难度：
使用次数：194
入库时间：2012-07-15
现准备用“伏安法”测量额定电压为2.5V的小灯泡的电阻，实验室能提供的实验器材有：
A．待测小灯泡L（其正常工作时的电阻值约为10Ω）；
B．二节新的干电池串联（每节干电池的电压为1.5V）；
C．电压表一个（量程为0～3V，0～15V，电阻为5KΩ）；
D．电流表一个（量程为0～0.6A，0～3A，电阻为5Ω）；
E．滑动变阻器R0（阻值为0～50Ω，额定电流为1A）；
F．开关S一个，导线若干则：
（1）如果使用上述器材来测量小灯泡的电阻，那么，当小灯泡正常工作时，该电路中的电流约为 A，因此，电流表的量程应选0～ A．

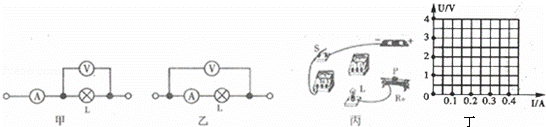

（2）由于电流表和电压表都有一定的电阻，严格来说将它们接入电路后，对电路都要产生一定的影响．那么，为了减少误差，在甲、乙所示的电路图（未画完）中，最好选 （选填“甲”或“乙”）．
（3）根据以上选择的电路图，在丙图中用铅笔画线代替导线进行连线，使之成为能比较精确地测量出小灯泡电阻的电路（其中，部分导线已连接）．
（4）在实验中，某同学设计的实验报告及实验记录数据如下表所示．
实验名称 用“伏安法”测量小灯泡的电阻
实验目的 练习使用电流表和电压表测量小灯泡的电阻
实验步骤 a、按照电路图连接电路，调节滑动变阻器的滑片P，使电路中的 最大．
b、闭合开关，调节滑片P，使小灯泡两端的电压达到 V，然后，测量从额定电压开始逐次 （选填“降低”或“升高”），获得几组数据．
c、根据测出的电压值和电流值，求出小灯泡的电阻．
实验记录 电压U/V 电流I/A 电阻R/Ω
2.5 0.26 9.6
2.0 0.24 8.3
1.5 0.2 7.5
1.0 0.15 6.7
②从实验记录中可以看出，存在明显错误的记录数字是 0.2 ．
③根据实验记录数据，采用“描点法”在如图丁所示的坐标系中，作出小灯泡的U﹣I图象．
-
难度：
使用次数：163
入库时间：2012-07-15
如图所示，是某建筑工地上常用的塔式起重机示意图．在15s的时间内，起重机将质量为0.5t的水泥板竖直地从1楼匀速提升到了5楼，如果每层楼的高度是3m，ɡ=10N/Kg，那么：
（1）起重机提升水泥板做的功是多少？
（2）起重机的电动机输出的功率至少是多少？
