难度：
使用次数：179
入库时间：2012-07-12图4是某晶体熔化时温度随时间变化的图像，根据图像可以判断：物体t2时的内能 t3时的内能（填小于、等于或大于），理由是 。
-
难度：
使用次数：57
入库时间：2012-07-12
某物质的质量与体积的关系如图5所示，由该物质构成的体积为40cm3,的实心物体放入水中，静止时受到的浮力是 N.(g取10N/Kg)
-
难度：
使用次数：176
入库时间：2012-07-12
小明同学用如图6所示的装置测滑轮的机械效率，当弹簧测立计竖直上拉，匀速提升一个钩码时，弹簧测立计的示数正好等于钩码的重，滑轮的机械效率为 。
-
难度：
使用次数：176
入库时间：2012-07-12
小明同学如图7所示的装置研究光的反射规律，其中一个可折转的光屏。
（1）光屏在实验中的作用是：
；
。（2）实验时，光屏应如何放置？ 。
-
难度：
使用次数：166
入库时间：2012-07-12
小明利用实验探究电阻上的电流跟两端电压的关系。

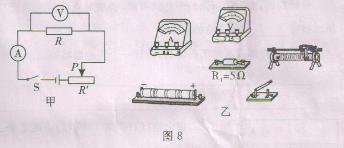

（1）请你用笔画线代替导线，按图8所示的电路图，帮小明将图8乙中的器材连接起来。要求：变阻器滑片向右移动时，电流表的示数变小，导线不能交叉。
（2）小明连接好电路后，闭合开关，发现无论怎样移动滑片P，电流表示数始终为零，电压表示数约为6V，则电路中出现的故障可能是 。

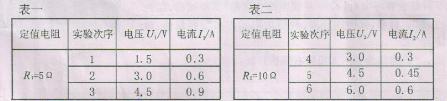

（3）小明排除故障后继续实验，通过调节滑动变阻器，改变定值电阻R1两端的电压，测得电流，电压的值如表一。分析表一中的数据可以得出结论 。
（4）为了检验结论是否具有普遍性，小明换用10Ω的电阻R2继续实验，测得数据如表二，小明分析表二的数据发现上面的结论扔成立。观察对比两表格中的数据，你还能发现电流与电阻的关系吗？请你写出分析过程和结论。
分析过程： 。
结论： 。
