难度：
使用次数：121
入库时间：2012-07-09如图9所示，粗细均匀的棒一端搁在地上，另一端与支点O连接。试作出地面对棒的支持力的力臂L和棒所受重力G的示意图。（在答题卡相应的位置上画出原图并作答）
-
难度：
使用次数：100
入库时间：2012-07-09
放电影时银幕上发生的发射属于什么反射？简述银幕做成白色的原因。
-
难度：
使用次数：191
入库时间：2012-07-09
用如图10所示的实验装置研究“运动和力”的关系。
（1）让小车从斜面上滑下后沿水平面运动，是为了使小车在竖直方向上受到的
和 力相平衡，其作用效果相互抵消，相当于小车只受水平方向上的摩擦力作用；
（2）每次都让小车从同一个斜面的同一高度位置由静止开始滑下，是为了使小车滑到斜面底端时具有相同的 ；
（3）比较图10中小车在不同表面滑行的最大距离，可以得出：在初速度相同的条件下，水平面越光滑，小车受到的摩擦力越 ，速度减小得越 ；
（4）在此实验的基础上进行合理的推理，可以得到：运动物体不受外力时，它将
。
-
难度：
使用次数：68
入库时间：2012-07-09
为了比较水和空气对牛奶的冷却效果，某小组的同学进行了如下的探究实验：将一盒牛奶分别装入两个相同的瓶中，甲瓶放在水中，乙瓶放在空气中，其它条件均相同，如图11所示。实验时，他们每隔一定时间记录一次插在甲、乙两瓶牛奶中的温度计示数如下表所示：
时间/min
0
2
4
6
8
10
12
14
16
18
甲/℃
70
60
53
47
42
39
37
35
34
33
乙/℃
70
65
61
58
55
52
50
48
47
46
（1）甲、乙两瓶中的牛奶质量应该 ；
（2）本次实验中，小王发现 的冷却效果更好；
（3）通过分析，小王发现，甲瓶中牛奶冷却快慢前后不一致，是越来越 ；
（4）物理学中我们用速度来表示物体运动的快慢。若小王用“冷却速度”来表示物体冷却快慢，则“冷却速度”可定义为：质量为1千克的物体
叫做冷却速度。
-
难度：
使用次数：67
入库时间：2012-07-09

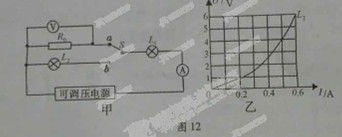

在图12甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8V，图12乙是灯泡L2的U—I图像。
（1）当开关S接a时，电压表的示数为1.2V，电流表的示数为0.3A，求定值电阻R0的阻值；
（2）当开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1W，求灯泡L1的额定电功率；
（3）开关S接b时，通过调节电源电压使灯泡L1正常发光，求电路消耗的总功率。
