难度：
使用次数：129

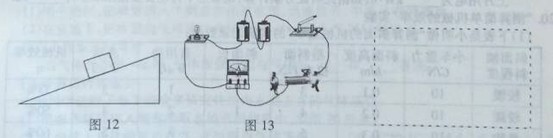

入库时间：2012-07-09（1）如图12所示，一物体静止在斜面上，请你画出物体对斜面压力的示意图.
（2）如图13所示，是“滑动变阻器改变电路中的电流”的实验图，请您在虚线方框内画出与实物图相对应的电路图.
-
难度：
使用次数：69
入库时间：2012-07-09

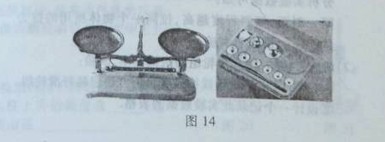

实验室里有一架天平和一盒标准砝码，如图14所示，在不增加其它器材前提下，您将如何判断这架天平是否准确？
-
难度：
使用次数：199
入库时间：2012-07-09
请完成下表中两电表正确使用的异同点：
电表
比较
连接方式
在被测电路中
在被测电路两端
与电源相连接
绝对不允许不经过用电器直接连在电源两极
能直接连在电源两极
相同点
使用前都要把指针调到零刻度，弄清分度值，使用时都要选择合适的 ，都要让电流从 。
-
难度：
使用次数：109
入库时间：2012-07-09
亲爱的同学：您会使用下面的基本实验仪器吗？
（1）用同一支温度计分别测量当天正午与晚上的气温，两次温度计的示数如图15甲、乙所示，其中 图是晚上的气温，其示数是 ℃。
（2）江西居民生活用电试行阶段电价听证方案：每月耗电第一档电量为150度及以内，维持现行价格不变，即每度电0.6元；第二档电量为151度至280度，每度电0.65元；第三档电量为281度以上，每度电0.9元。小袁家上月初和上月底电能表的示数如图16所示，则她家上月用电为 Kw.h；如据此听证方案计算，她家上个月电费要比原来多付
元。
-
难度：
使用次数：165
入库时间：2012-07-09
“测量简单机械的效率：实验
（1）下表是小明做“测算斜面的机械效率”的实验记录数据：
斜面倾
斜程度
小车重力
G/N
斜面高度
h/m
沿斜面
拉力F/N
斜面长
s/m
有用功
W有/J
总功
W总/J
机械效率
η
较缓
10
0.1
3
1
1
3
33%
较陡
10
0.2
4
1
2
4
50%
最陡
10
0.3
5
1
3
5
60%
分析实验数据可知：
同一斜面，倾斜程度越高，拉同一个物体所用的拉力越 ，机械效率越 。
（2）请您尝试做“测算斜面的机械效率”实验：
①在图17中用笔画线按最省力的方法组装好滑轮组。
②设计一个记录此实验数据的表格。
