难度：
使用次数：116
入库时间：2012-07-07小明根据对机动车行驶速度的限制和在同样的道路上，对不同车型的限制车速不一样，由此猜想：物体的动能大小可能与其速度、质量有关。于是设计了如图13所示的实验进行探究，让小球从光滑斜槽轨道上静止滑下，进入光滑水平滑槽与固定在水平滑槽右端的一轻质自然长度的弹簧相接触并压缩。弹簧被压缩得越短，弹簧的弹性势能越大，说明小球的动能就越大。
实验测得的数据如下表一、表二：
（1）由上表一、表二可知：小球运动速度大小由 决定；影响小球动能因素与小球的 有关。
（2）本实验中该同学采用的研究方法有（ ）
A．转换法 B．类比法 C．控制变量法 D．模拟法

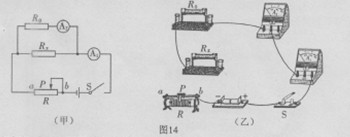

（II）（5分）为了测定一个待测电阻Rx的阻值，实验室提供如下器材：电池、电流表A1、电流表A2、滑动变阻器R、定值电阻R0（已知）、电键S、导线若干。小李同学用所提供的器材，设计了如图14（甲）所示的电路图。
（1）请根据设计的电路图，在实物图14（乙）中用笔画线代替导线，把连线图补充完整；
（2）闭合开关前滑动变阻器的滑片P应调到 端（选填：“a”或“b”）；
（3）实验中调节滑动变阻器的滑片P到某一位置，记录下此时电流表A1、A2的示数分别是I1和I2，则待测电阻Rx的表达式：Rx= 。
-
难度：
使用次数：69
入库时间：2012-07-07
如图15所示，是某鱼缸水温调节器的原理图，其中R1为阻值可调的电热丝，开关S2为单刀双掷开关。当开关S1闭合、S2接b时，电路处于加热状态；当开关S1断开、S2接a时，电路处于保温状态。已知U=220V，R2=600Ω，R1不会短路。取水的比热容c=4.2×103J/(kg.℃)。
试问：
（1）当电路处于加热状态时，通过电阻R2的电流为多少？
（2）当电路处于保温状态时，若电路消耗的功率P=48.4W，则电热丝R1连入电路的阻值应为多少？
（3）当电路处于加热状态时，要将缸中m=48.4kg的水温度升高
=2.0℃，现调节电热丝R1使其阻值为
=200Ω，则加热需要多少时间？（假设电热全部被水吸收，且无热量散失） -
难度：
使用次数：138
入库时间：2012-07-07
如图16所示，是小明同学为宜宾港设计的一个货物运送装置图，其中，AB是长L=10m的传送带，BC是平台，AB两端的高度差h=2.5m，传送带在电动机M的带动下顺时针匀速转动。现有一质量m=547.2kg的货物，从A端随传送带一起匀速地被运送到平台BC上，传送带运行的速度v=4m/s。由于轮轴等方面的摩擦，电动机输出功（转化为机械功）的效率η=80%，电动机允许通过的最大电流为25A。取g=10N/kg。求：
（1）要使该货物从A端运送到B端，电动机需工作多少时间？
（2）货物从A端运送到B端，需克服重力做多少功？电动机的输出功率是多大？
（3）如果电动机接在电压U=380V不变的电源上，电动机中线圈的电阻r=1.9Ω，在把货物从A端运送到B端的过程中，电动机消耗的电能是多少？
