入库时间：2012-07-07如图9所示，是用压强计探究水内部压强的情景
（1）把探头放入水中，通过观察U型管两边液面的高度差来判断探头处水的压强大小，高度差越大，水的压强 （选填“越大”或“越小”）；
（2）比较甲图、乙图和丙图，可以得到：在同一深度，液体内部向各个方向的压强 ；
（3）在乙图中把探头慢慢下移，可以观察到U型管两边液面的高度差增大，从而得到：在同一种液体里，液体的压强随 的增大而增大。
（4）在乙图中，若只将烧杯中的水换成盐水，其他条件不变，则可以观察到U型管两边液面的 。
-
难度：
使用次数：165
入库时间：2012-07-07
小华同学做“测量小灯泡额定功率”的实验，选用额定电压是2.5V的小灯泡

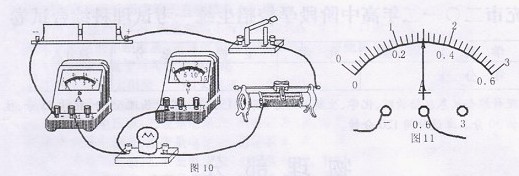

（1）图10是他实验的电路，但连接不完整，请你用笔画线代替导线帮他完成电路的连接；
（2）小华正确连接电路后，闭合开关，发现灯不亮，但电压表有较大的读数，则故障原因可能是 ；
（3）排除故障后，小华调节滑动变阻器使电压表的读数为 V时，小灯泡正常发光，此时，电流表的读数如图11所示，则小灯泡的额定功率是 W。
-
难度：
使用次数：131
入库时间：2012-07-07
如图12所示，用F=20N的水平拉力拉着边长L=10cm的正方体铁块在水平地面上做匀速直线运动，在t=10s内运动了s=46cm的路程﹝c铁=0.46×103J/(kg.℃)铁=7.9×103kg/m3﹞求
（1）水平拉力F做的功W是多少？
（2）水平拉力F做功的功率P是多少？
（3）此过程有等于水平拉力做的功的内能产生，其中的79%被铁块吸收，铁块将升高多少温度？
-
难度：
使用次数：178
入库时间：2012-07-07
如图13所示的电路中，小灯泡L上标有“6V 6W”字样（忽略温度对灯丝电阻的影响）。
（1）求小灯泡正常发光时的电流和电阻；
（2）若电源电压是9V，闭合开关S1和S2，为了保证电路安全，滑动变阻器接入电路的电阻的最小值是多少？
（3）若换一个电压未知但不变的电源，闭合开关S1断开开关S2，滑动变阻器的滑片从一处滑到另一处时，电压表的示数由5V变化到1V，电流表的示数变化了0.4A，则R0的阻值是多少？
