难度：
使用次数：104

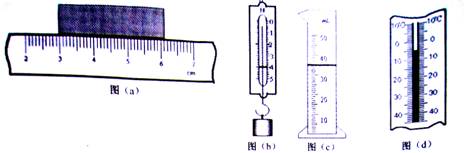

入库时间：2012-07-07物理学是一门以实验为基础的自然科学，实验中经常测量和记录数据，请识图并记录下面的测量结果。
（1）如图（a）是测量橡皮擦的长度为__________cm。
（2）如图（b）是测量某石块在空气中的重力为___________N。
（3）如图（c）是量筒测量水的体积为____________L.
（4）如图（d）是某实验站温度的示数，此时气温为___________℃.
-
难度：
使用次数：146
入库时间：2012-07-07
小亮在做“测量小灯泡的电阻”的实验中，所用小灯泡上标有“2.5V”字样。
（1）上图是小亮未连接好的电路，请你用笔画线代替导线，将实物图补充完整。
（2）电路连好后，小亮分别测出了小灯泡的几组电压和电流值，记录在表格中。
①小灯泡正常工作时的电阻为___________Ω。
②小亮从数据中发现，小灯泡的电阻是变化的，你认为影响电阻变化的主要因素是________________________________________________。
（3）完成上述实验后，小亮看到滑动变阻器的铭牌模糊不清，于是想测量变阻器的最大电阻RX。他找来一个已知阻值为R0的定值电阻替换了灯泡，同时撤去了电流表，并利用余下的器材（电压未知的电源、量程合适的电压表、滑动变阻器、开关各一个，导线若干），在不改动电压表位置及连线的情况下，很快测出了RX的大小。
①请你把设计的电路图画在虚线框内。
②简述实验过程中要测量的物理量并用相应的字母表示。
（a）___________________________________
（b）___________________________________
③RX=__________________________（用已知量和测量量表示）
-
难度：
使用次数：171
入库时间：2012-07-07
如图所示电路，已知R1= R2= R0（R0为已知定值电阻），若只闭合K1时R1的电功率与K1、K2都闭合时R1与R2并联产生的电功率相等，求：
①RX=？
②在只闭合K1和K1、K2都闭合两种工作状态下，RX消耗的功率之比。
-
难度：
使用次数：52
入库时间：2012-07-07
如图所示，有一粗细均匀，重为40N，长为4cm的长木板AB，置于支架上，支点为O，且AO=1m，长木板的右端B用绳子系住，绳子另一端固定于C处，当长木板AB水平时，绳与水平成30°夹角，且绳子所能承受的最大拉力为60N。一个重为50N的体积不计的滑块M在F=10N的水平拉力作用下，从AO之间某处以v=1m/s的速度向B端匀速滑动，求：
①滑块匀速运动时所受的摩擦力的大小
②当滑块匀速运动时拉力F做功的功率
③滑块在在什么范围内滑动才能使AB保持水平。
