入库时间：2012-07-07（2）如图15，电能表的示数为 度；在某段时间内转盘转过1000转，表示此段时间内用了 度电。
-
难度：
使用次数：152
入库时间：2012-07-07
（3）如图16的电压表，若选0~3Ⅴ的量程，读数为 Ⅴ；若选0~15Ⅴ的量程，读数为 Ⅴ。
-
难度：
使用次数：334
入库时间：2012-07-07
如图17，底面积为80cm3的圆筒形容器内装有适量的水，放在水平桌面上；底面积为60 cm2、高为12cm的实心圆柱形物体A用细线拴好并悬挂在弹簧测力计下。小王要探究圆柱形物体A逐渐浸人圆筒形容器内的水中时(水没有溢出容器)，弹簧测力计的示数F与圆柱形物体A下表面离水面的距离h的关系。(不计细线重，g取10N/kg)
（1）除图17中的器材外，还需要的测量工具是 。
（2）小王从圆柱体接触水面至接触容器底之前，分别记下九和F，并将
测量的结果填写在下面的表格中。
①依据表中数据，在图18的方格纸中画出F与h关系的图象。
②分析表中数据、观察图象，可以得出结论：在物体A没有浸没之前，当h增大时，弹簧测力计的示数F ；在物体A浸没后，当增大h时，弹簧测力计的示数F 。(均选填“增大”、“减小”或“不变”)
③从表格中可知：在做次序3的实验时，物体A受到的浮力为 N。
（3）物体A在容器内浸没后与未放人物体A前比较，水对容器底产生的压强增加了 Pa。
-
难度：
使用次数：153
入库时间：2012-07-07

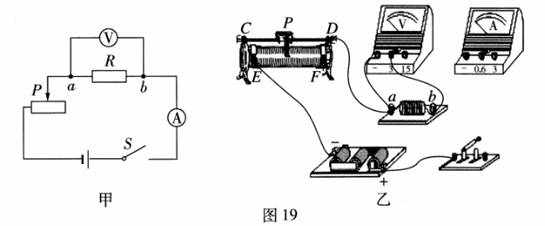

在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5Ⅴ)，电流表、电压表各一个，开关一个，四个定值电阻(5Ω、10Ω、15Ω、20Ω)，两只滑动变阻器(规格分别为“20Ω2A”、“50Ω1A”)，导线若干。
（1）请根据图19甲的电路图用笔画线将图⒆乙实物图连接完整(注意电流表的量程选择)。
（2）小李实验时，在c、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5Ⅴ，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向 (选填“E”或“F”)端移动，小李移动变阻器滑片P的目的是： 。
（3）小李为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是 。他这样选择的理由是： 。
-
难度：
使用次数：102
入库时间：2012-07-07
图20，小王站在高3m、长6m的斜面上，将重200N的木箱'沿斜面匀速从底端拉上顶端，拉力大小恒为120N，所花时间是10s。求：
（1）木箱A沿斜面方向的运动速度。
（2）小王对木箱⒕做功的功率。
（3）斜面的机械效率。
