难度：
使用次数：196

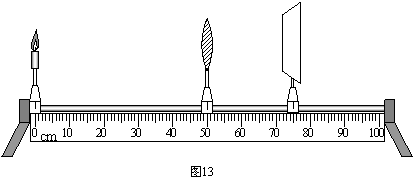

入库时间：2012-07-06小彤在探究凸透镜成像规律的实验中，将焦距为10cm的凸透镜固定在光具座上50cm刻线处，将光屏和点燃的蜡烛分别放在凸透镜的两侧，如图13所示。为了找到烛焰清晰的像，小彤应将光屏向 移动（选填“左”或“右”）。小彤将光屏移到某一位置时，光屏上呈现烛
焰清晰的像，则该像是 像（选填“实”或“虚”）。小彤将点燃的蜡烛移动到光具座上35cm刻线处，移动光屏可以再次在光屏上观察到烛焰清晰的像，这一实验现象可以说明 的成像特点（选填“照相机”、“幻灯机”或“放大镜”）。
-
难度：
使用次数：64
入库时间：2012-07-06
定值电阻R1和R2串联后，接在电压可调的电源两端，电路中的电流I随电源电压U变化关系的图像如图14所示。已知R1=2Ω，则R2= Ω。
-
难度：
使用次数：171
入库时间：2012-07-06
小明利用电压表和阻值为R0的定值电阻，测量额定电压为2.5V的小灯泡L正常发光时的电阻RL。他选择了满足实验要求的实验器材，并连接了部分实验电路，如图15所示。
（1）为了测量出RL的阻值，请只添加两条导线完成图15所示的实验电路的连接；
（2）请把小明的实验步骤补充完整：
①断开开关S2、闭合开关S1、S3，移动滑动变阻器的滑片P，使 ；保持滑动变阻器的滑片位置不变，断开开关S3、闭合开关S2，记录电压表的示数为U；
②请用R0及实验数据表示出RL。RL= 。
-
难度：
使用次数：77
入库时间：2012-07-06
小鹏利用滑轮组及相关器材进行实验，记录的实验数据
如下表所示。请根据表中数据归纳出拉力F与重力G的关系：F = 。 G/N
2
3
4
5
6
7
8
F/N
0.9
1.3
1.7
2.1
2.5
2.9
3.3
-
难度：
使用次数：180
入库时间：2012-07-06
利用一支温度
计、一个小烧杯、一瓶酒精，设计一个实验，证明：酒精蒸发过程中吸热。请你写出实验步骤和实验现象。
