难度：
使用次数：129
入库时间：2012-07-04重为20N的物体在如图15所示的斜面上匀速下滑，请用力的图示法画出小球所受到的重力。
-
难度：
使用次数：100
入库时间：2012-07-04
请你在图16中画出用滑轮组提升重物的最省力的绕绳方法。
-
难度：
使用次数：224
入库时间：2012-07-04
在“探究浮力的大小跟哪些因素有关”时，同学们提出了如下的猜想：
A：可能与物体浸没在液体中的深度有关；
B：可能与物体的密度有关；
C：可能与物
体的体积有关；D：可能与物体浸在中液体的体积有关；
E：可能与液体的密度有关。

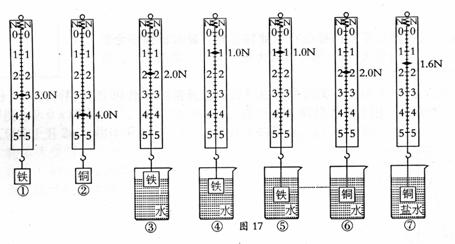

为了验证上述猜想，小明利用下列器材做了如图17所示的实验。
器材：体积相等的铁块、铜块，弹簧测力计，一杯水，一杯盐水，细绳。
（1）分析比较实验③④，可以验证猜想 是正确的；分析比较实验④⑤，可以验证猜想 是错误的（选填“A、B、C、D、E”）。
（2）分析比较实验①⑤与②⑥，可以验证猜想 是错误的（选
填“A、B、C、D、E”）。（3）分析比较实验 可得：浸在液体中的物体所受浮力的大小与液体的密度有关。
（4）该实验探究主要运用的科学探究方法是： 。
-
难度：
使用次数：146
入库时间：2012-07-04

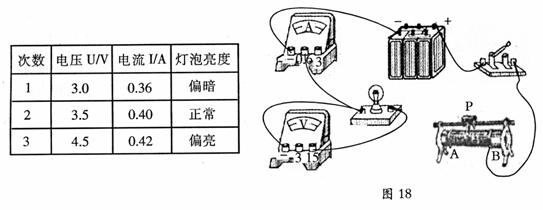

小张在“测量小灯泡的额定功率”的实验中，所用小灯泡上标有“3.5V”字样
(1)请你在图18中用笔画线连好最后一根导线。
(2) 请观察图18，小张连好电路后，接下来应将 才能保证实验时不损坏仪表。
（3）若闭合开关时，发现电压表的指针快速转动到左边无刻度处，这是由于电压表 。
(4)检查连接无误后小张测出了上表三组数据，由表中数据可知，小灯泡的额定功
率为 。(5)若在实验中小灯泡的灯丝突然被烧断，则电压表的示数 (选填“变大”、“变小”或“不变”)。
（6）假如电源电压恒为6
V，但伏特表0～15 V档已坏，小张将现在的电路作了改动也能测出小灯泡的额定功率，请在如图19的虚线方框内画出改动后的电路图。
-
难度：
使用次数：109
入库时间：2012-07-04
人们利用如图20所示的滑轮组将浸没在河底的实心物体A打捞上来，物体A的密度为9.0×103Kg/m3，体积为100dm3。在5000N的拉力F作用下，物体A在2s内匀速竖直上升2m（物体未露出水面），不计水的阻力，g=10N/Kg。求：
（1） 物体A受到的浮力。
（2） 拉力F做功的功率。
（3） 滑轮组的机械效率。
