难度：
使用次数：188
入库时间：2012-07-04物理实验小组的同学，利用如图所示的装置，在杠杆支点的两边分别挂上钩码来探究杠杆的平衡条件．
（1）如图甲所示，为使杠杆在水平位置平衡，应将右端的平衡螺母向 右 （选填“左”或“右”）移动，将杠杆调在水平位置的目的是为了方便测量 力臂 ．
（2）实验中测得的数据如表所示，表格中漏填的数据为 1 N．
测量序号
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
①
1
20
2
10
②
2
15
1.5
20
③
3
5
1
15
A．没有改变力的大小 B．没有改变力的方向
C．没有改变力的作用点 D．实验次数较少，结论具有偶然性．
-
难度：
使用次数：132
入库时间：2012-07-04

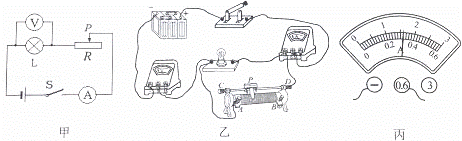

一个额定电压是2.5V的小灯泡，正常工作时的电阻约为8Ω．小明想测量它的额定功率．实验室有如下器材：电源（电压恒为6V）、电流表、电压表、开关各1个、规格分别为“10Ω 1A”和“50Ω 0.5A”的滑动变阻器2个，导线若干．
（1）小明设计了图甲所示电路，他应选用规格为 的滑动变阻器．
（2）图乙是小明根据电路图连接的实物图，闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮，经检查是由于一根导线连接错误，请你在图乙中连接错误的导线上打“×”并补画出正确的连线．
（3）小明正确连线后，继续试验．当电压表的示数为2.5V时，电流表的示数如图丙所示为 A，小灯泡的额定功率是 W．
（4）实验结束后，小明整理实验器材时，发现滑动变阻器的AP部分比PD部分热，这是因为 ．
-
难度：
使用次数：86
入库时间：2012-07-04
如图所示为“探究影响导题电阻大小因素”的实验电路，A、B之间接导体，
（1）本试验通过 比较导体电阻的大小．
（2）小明发现手边只有一根较长的金属丝，他可以探究导体的电阻是否与 和 有关．
-
难度：
使用次数：148
入库时间：2012-07-04
如图所示是一部电话机的示意图．
（1）用手机拨打电话后，手机和电话机之间主要是通过电磁波来传递信息，电磁波在真空中的传播速度是 m/s．
（2）电话机的总质量为0.64kg，把它放在水平桌面上，与桌面的总接触面积为2cm2，求它对桌面的压强．（g取10N/kg）
-
难度：
使用次数：105
入库时间：2012-07-04

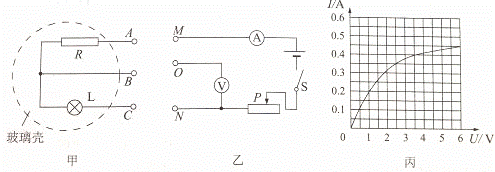

如图甲所示，透明玻璃壳内有一个标有“6V 3W”字样的小灯泡L和一个由某种金属材料制成的电阻R，A、B、C是其外露的三个接线柱．图乙为电源电压恒为6V的实验装置，其中M、O、N为三个接线柱．用导线先把，M、N分别与A、B相连，再把O与M相连，闭合开关S，移动滑动变阻器的滑片P，测得多组电压表与电流表的读数，并绘制成如图丙所示的图线．求：
（1）小灯泡L正常发光时的电阻．
（2）在原来连线的基础上，再用导线连接A、C，闭合开关S，当把滑片P移到最左端时，电流表的示数是多少？
（3）拆除上述在A、B、C、M、O、N间所有连接导线．把M、O、N分别与A、B、C相连，闭合开关S，电流表示数为0.35A，此时滑动变阻器连入电路的电阻为2Ω，小灯泡消耗的实际功率为多少？
