难度：
使用次数：133

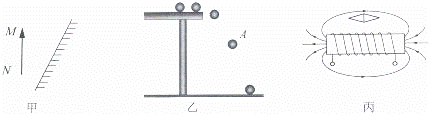

入库时间：2012-07-04按照题目要求作图：
（1）在图甲中，根据平面镜成像特点，画出物体MN的像M′N′．
（2）在图乙中，小球从水平桌面上滚下，画出小球在A位置时所受的重力的示意图．
（3）在图丙中，根据磁感线方向标出通电螺线管中的电流方向和小磁针的N极．
-
难度：
使用次数：106
入库时间：2012-07-04
如图所示的电路，电源电压恒定．某同学用该电路验证“在导体两端的电压一定时，通过导体的电流与导体的电阻成反比”．他多次只改变电阻箱R1的阻值，测得相应的电流值，如表所示：
实验序号
R1/Ω
I/A
①
5
0.30
②
10
0.20
③
15
0.15
（2）此实验中，电源电压为 V．
-
难度：
使用次数：184
入库时间：2012-07-04
小明用如图所示的装置作“观察水的沸腾”实验．
（1）他为图中温度计写了一份使用说明书，其中有科学性错误的一条是 （填序号）．
温度计说明书
①测量前，了解温度计的量程和分度值；
②测量时，温度计的玻璃泡与被测液体充分接触；
③待温度计的示数稳定后再读数，读数时温度计可以离开被测液体；
④读数时，视线要与温度计中液柱的上表面相平．
时间/min
0
1
2
3
4
5
6
7
8
9
水温/℃
90
92
94
96
98
98
98
98
98
98
（4）撤去酒精灯，小明观察到水没有立即停止沸腾，此时的温度 （选填“高于”、“等于”或“低于”）沸点．
（5）若烧杯中水的质量是100g，从90℃升高到95℃，水的内能增加了 J；这个过程至少需要消耗 g酒精．水的比热容为4.2×103J/（kg•℃），酒精的热值为3.0×102J/kg．
-
难度：
使用次数：86
入库时间：2012-07-04
为了探究光的反射规律，小明用如图所示的装置进行实验，平面镜置于水平桌面上．把一可沿ON折叠的白色硬纸板竖直放置在平面镜M上．
（1）在实验中使用白色硬纸板能显示 ，也能方便地测量 ．
（2）以法线ON为轴线，将白色硬纸板的B面绕法线ON向后旋转，此时反射光线的位置 （选填“发生”或“不发生”）变化．
-
难度：
使用次数：175
入库时间：2012-07-04
在“探究物体动能大小与物体的速度、质量关系”的实验中，让小车从斜面的不同高度由静止开始下滑，撞击水平木板上的木块．如图所示．
（1）本实验的研究对象是 ．
（2）小车放置的位置越高，木块被撞击得越远．研究表明：当 一定时，物体动能的大小与物体的 有关．
（3）甲、乙两次实验木块移动过程中受到的摩擦力分别为f甲、f乙，则 （填序号）．
①f甲＞f乙 ②f甲＜f乙 ③f甲=f乙．
