入库时间：2012-07-04在探究滑动摩擦力的大小与什么因素有关的实验中，某同学提出下列猜想：
Ⅰ、与物体速度的大小有关
Ⅱ、与接触面的粗糙程度（表面状况）有关
Ⅲ、与压力的大小有关
（1）为了验证上述猜想是否正确，他采用了图甲所示的装置进行实验．实验中应拉着弹簧测力计使木块沿水平方向做 匀速直线 运动．
（2）实验时他发现弹簧测力计的示数不稳定，便对实验装置进行改进，如图乙所示，他用双面胶将弹簧测力计固定在长方体木块的上表面，用细线连接弹簧测力计的挂钩和电动机．在木块上放置不同的砝码，当电动机以不同的转速工作时，通过细线水平拉动木块以不同的速度做匀速直线运动．实验记录如下
实验次数
表面状况
压力/N
摩擦力/N
木块的速度/m/s
1
木块﹣﹣﹣﹣﹣﹣木板
2.0
0.6
0.1
2
同上
4.0
1.2
0.1
3
同上
4.0
1.2
0.2
4
木块﹣﹣﹣﹣﹣砂纸
2.0
1.0
0.1
②分析 1、4 两次的实验记录，可初步验证猜想Ⅱ
③分析 1、2 两次的实验记录，可初步验证猜想Ⅲ
-
难度：
使用次数：200
入库时间：2012-07-04

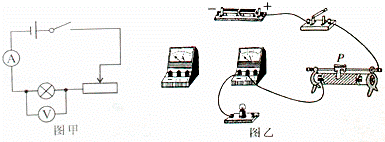

某同学测量一只额定电压为2.5V的小灯泡的电功率，他设计的电路图如图甲所示．
（1）请根据图甲将图乙中的实物电路连接完整（导线不允许交叉）
（2）闭合开关前，滑动变阻器的滑片应滑到最 右 （填“左”或“右”）端．闭合开关后，调节滑动变阻器，当电压表的示数为2.5V时，电流表的示数为0.28A，小灯泡的额定功率为 0.7 W．继续调节滑动变阻器，当它连入电路的电阻值最小时，电压表的示数为2.7V，电流表的示数为0.29A，小灯泡的实际功率为 0.783 W．
-
难度：
使用次数：111
入库时间：2012-07-04
如图是探究斜面的机械效率跟什么因素有关的实验装置．
（1）实验器材有木块、铁块、垫块、各处粗糙程度相同的长木板、弹簧测力计各一个，砝码若干，为了完成实验，还需要的测量工具是 刻度尺 ．
（2）实验时某同学在木块或铁块上放置不同的砝码，改变物块的重力，用弹簧测力计拉着物块沿斜面做匀速直线运动．实验的部分数据如下表：
实验次数
接触面粗糙程度
物块重G/N
物块上升的高度h/m
沿斜面的拉力F/N
物块移动的距离L/m
机械效率
1
较粗糙（木块﹣木板）
2.0
0.25
1.2
0.80
52%
2
同上
2.0
0.35
1.4
0.80
63%
3
同上
5.0
0.35
3.5
0.80
63%
4
较光滑（铁块﹣木板）
5.0
0.35
3.1
0.80
②在第四次实验中，斜面的机械效率为 71% ．
-
难度：
使用次数：126
入库时间：2012-07-04
武汉市某小学的学生发明的电热课椅获得了国家专利．有一种电热课椅主要由坐垫和脚踏组成，它的电路示意图如图．坐垫内的电热丝R1、R2的阻值分别为260Ω、150Ω，脚踏内的电热丝R3的阻值为400Ω．闭合开关S1，调节开关S2，可以使脚踏分别处于“低温档”、“中温档”、“高温档”（不考虑温度的变化对电阻的影响）
（1）该电热课椅消耗的最大功率是多少瓦？
（2）当脚踏处于中温档时，电热课椅在10秒内产生的热量是多少焦？
-
难度：
使用次数：114
入库时间：2012-07-04

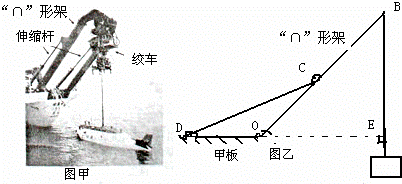

如图甲所示，我国“向阳红09”母船正在进行投放“蛟龙号”载人深潜器试验，调控两根伸缩杆，使“∩”形架绕固定在甲板上的转轴转动至图甲所示位置时停止，然后由固定在“∩”形架顶部的绞车通过钢缆释放深潜器．
处在图甲所示位置的“∩”形架可以简化为图乙中以O为支点的杠杆，OB表示“∩”形架，CD表示两根伸缩杆，O到CD的距离为2m，OD、OE的长度分别为3m、6m．不考虑“∩”形架、两根伸缩杆和绞车的重力．
（1）请在图乙中画出投放深潜器时“∩”形架的动力和阻力示意图
（2）深潜器的质量为25t，总体积为24.5m3．在绞车缓慢向下释放深潜器至刚浸没的过程中，两根伸缩杆的总拉力最多减少多少牛？
