难度：
使用次数：122
入库时间：2012-07-04如图所示，将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球在弹簧弹力作用下向上加速运动，不考虑空气阻力，请画出此时小球的受力示意图．
-
难度：
使用次数：108
入库时间：2012-07-04
用图所示的实验装置探究“产生感应电流的条件”．
（1）实验中，通过观察 来判断电路中是否有感应电流．
（2）闭合开关，若导体ab不动，左右移动磁铁，电路中 （选填“有”或“无”）感应电流．
（3）在仪器和电路连接都完好的情况下，某小组的实验现象不太明显．请提出一条改进措施： ．
（4）该实验的结论是：闭合电路的一部分导体，在磁场中做 磁感线运动时，导体中就会产生感应电流．
-
难度：
使用次数：75
入库时间：2012-07-04
用图1所示的装置探究摩擦力跟压力大小的关系．
（1）实验时，拉动木块在水平木板上做匀速直线运动，弹簧测力计的示数就等于摩擦力的大小，因为这时的拉力和摩擦力是一对 力．
（2）某次实验中弹簧测力计的指针位置如图11所示，它的示数是 N．
实验次数
1
2
3
4
5
压力F/N
3
4
5
6
7
摩擦力ƒ/N
0.6
0.8
1.0
1.2
1.4
（4）分析图象可知：当接触面的粗糙程度一定时，摩擦力跟压力的大小成 ．
（5）实验结束后，小丽同学想探究摩擦力是否与接触面的大小有关，她用弹簧测力计测出木块在水平面上做匀速直线运动时的摩擦力，然后将木块沿竖直方向锯掉一半，测得摩擦力的大小也变为原来的一半．她由此得出：当接触面的粗糙程度一定时，接触面越小，摩擦力越小．你认为她的结论正确吗？ ，理由是： ．
-
难度：
使用次数：159
入库时间：2012-07-04

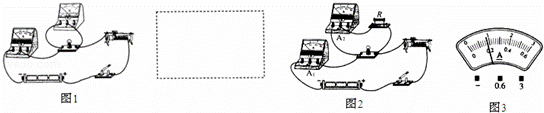

用图1所示的实验电路，测量一个标有“2.5V”字样的小灯泡的额定功率．
（1）请在虚线框内画出与图1对应的电路图．
（2）闭合开关后，电流表和电压表的示数都较小，小灯泡不发光，其原因是： 滑动变阻器接入电路的阻值太大，电流过小，小灯泡的实际功率较小，没有达到发光功率 ．
（3）经过调整后，小灯泡发光，但如何使小灯泡正常发光呢？你的措施是： 移动滑动变阻器的滑片，使电压表的示数等于灯泡的额定电压2.5V ．
（4）爱探究的小强用另一只电流表A2和一个5Ω的定值电阻R，连接了如图2所示的电路，同样测出了小灯泡的额定功率．具体操作是：闭合开关，移动滑动变阻器的滑片，使电流表A2的示数为 0.5 A，小灯泡正常发光．此时电流表A1的示数如图3所示，则小灯泡的额定功率为 1 W．
-
难度：
使用次数：91
入库时间：2012-07-04
利用太阳能电池在太阳光照射下发电叫光伏发电．安阳市启动了“光伏工程”示范项目，在某中学的教学楼顶安装了总功率为20kW的光伏发电系统．
（1）光伏发电系统发电时， 能转化为 能．
（2）一天的有效光照时间按8h计算，该光伏发电系统一天共发电多少千瓦时？
（3）该光伏发电系统一天的发电量，如果由热电转换效率为30%的热电厂来完成，需要燃烧多少千克煤？（煤的热值q煤=3.0×107J/kg ）
（4）请写出一条光伏发电的优点．
