入库时间：2012-07-02如图11所示，
、b 是在水中的物点发出的光经水面折射后的两条光线，用A、B分别表示该物点（或像点）和它的像点（或该物点）
⑴其中A表示 。
⑵完成该物点的成像光路图。
-
难度：
使用次数：83
入库时间：2012-07-02

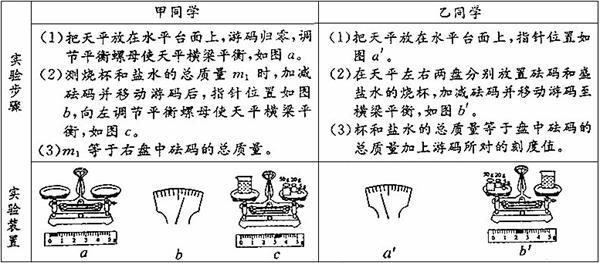

在物理实验操作考试中，考评教师记录的甲、乙两位同学“测盐水的密度”的部分操作过程如下表，他们因操作步骤中存在错误而失分。甲同学存在错误的步骤序号是 ；乙同学存在错误的步骤序号是 。
-
难度：
使用次数：109
入库时间：2012-07-02
某同学在探究凸透镜成像规律时，用如图12所示的装置在光屏上得到一个清晰的像A ，接着他保持蜡烛的位置不变，用另一个焦距为f/的凸透镜代替原来焦距为f的凸透镜并保持透镜的位置不变，移动光屏使烛焰在光屏上成清晰的像B，观察实验现象，他发现像B比像A变大了。
⑴根据上述实验可以判断f/与f大小关系是 。
⑵在光屏上得到清晰的像B之后，保持透镜的位置不变将光屏向右移动一小段距离，为在光屏上得到清晰的像，蜡烛应向 移动。
⑶由实验可知：当用变焦照相机拍照时，如果想使被拍摄景物的像变大些，应调节相机的焦距变 些。
-
难度：
使用次数：134
入库时间：2012-07-02

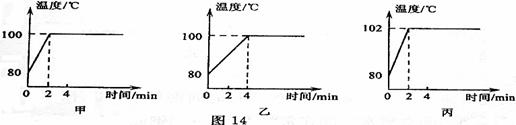

某物理兴趣小组的三个同学做“观察水的沸腾”实验，他们使用的实验装置分别如图13a、b、c所示，酒精灯和烧杯均为同一规格。图14甲、乙、丙是使用这三套实验装置实验后作出的温度随时间变化的图像。用a装置做实验作出的图象是 图；用b装置做实验作出的图象是 图；用c装置做实验作出的图象是 图。
-
难度：
使用次数：67
入库时间：2012-07-02
用如图15所示的实验装置探究“电流通过导体产生的热量与电阻的关系”。
⑴实验中通过观察 来比较电流产生
的热量的多少。⑵为了便于比较两种电阻丝通过电流后产生热量的多少，甲乙两瓶中要装入 、
的同种液体。⑶为达到实验目的，选用的两电阻丝的阻值不能 。
⑷实验结论是 。
⑸该实验装置还可以研究通电时间一定时导体产生的热量与
的关系。
