难度：
使用次数：51
入库时间：2012-07-02（2012•连云港）小刚要测量一个电阻Rx的阻值，现只找到如下器材：一个电压不变的电源．三个阻值已知的定值电阻（R1=10Ω、R2=20Ω、R3=40Ω），一个表盘数字已经模糊（但刻度清晰）的电压表
，两个开关S1、S2，导线若干．小刚要用这些器材测量Rx的阻值．（1）他先将定值电阻Rl接人其设计的图（甲）所示电路中进行实验当闭合S1、断开S2时发现电压表无示数，经检查电压表、电源均正常，且只有一处故障，下面列出的故障原因中，你认为可能的是 B ．（填写序号）
A．Rx断路 B．Rx短路 C．R1短路

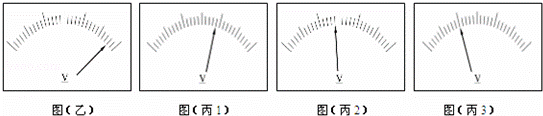

（2）排除故障后，闭合开关S1、S2时电压表的指针偏转情况如图（乙）所示；闭合开关S1、断开S2时电压表指针偏转情况如图（丙1）所示．再用R2、R3分别替换Rl接入电路进行实验，当闭合开关S1、断开S2时电压表对应的指针偏转情况如图（丙2）、（丙3）所示．
①Rl接入电路时Rx的测量值Rx1= 21.1 Ω，R2接入电路时Rx的测量值Rx2= 20 Ω，
同理可以得出R3接入电路时Rx的测量值Rx3．
②多次实验的目的是 求平均值减小误差 ．
③待测电阻Rx的测量值为 21.1 Ω（保留一位小数）．
-
难度：
使用次数：131
入库时间：2012-07-02
（2012•连云港）连云港市正在建设的“BRT”系统，是连接中心城区与外外围区域的快速公交系统，它具有专用的车道和站点，有利于中心城区各项功能的向外辐射和向心聚焦．
（1）已知从起点海州站到终点墟沟站的距离约为34km，若“BRT”专用车的平均速度80km/h，求从起点到终点的运行时间为多少分钟？
（2）目前，由于堵车现象严重，再加上红绿灯较多，该路段开轿车上班的平均速度仅约40km/h，该系统运行后，乘坐“BRT”专用车比开轿车上班从起点到终点可以节约时间多少分钟？
（3）已知每辆“BRT“专用车一次往返平均耗油80L，而一辆轿车一}欠往返平均耗油7.25L．按每辆“BRT”专用车载客量相当于40辆轿车载客量计算，若40辆轿车上的乘客全部改乘一辆“BRT”专用车，一次往返可节约燃油多少升？如果这些燃油完全燃烧释放的能量用来烧水且全部被水吸收，可以将多少千克的水从20℃升高到100℃？（已卸每升燃油完全燃烧放出的热量为3.2×l07J，水的比热容c=4.2×103J/（kg•℃））
（4）从以上计算以及你对“BRT”的了解，你认为该系统的主要优点有哪些？（只需写出两点即可）
-
难度：
使用次数：139
入库时间：2012-07-02
（2012•连云港）如图是某电器设备内的一部分电路，电源电压恒为12V，R1为定值电阻，R2为标有“100Ω 0.5A”字样的滑动变阻器．R3为标有“3V 0.9W”字样的定值电阻．
（1）当闭合S、S1、S2时，电流表的示数为0.3A，求R1的阻值及这种情况下整个电路可能消耗的最小功率．
（2）当闭合S，断开S1、S2时，为保证整个电路安全，求滑动变阻器接入电路的阻值范围．
