难度：
使用次数：50
入库时间：2012-07-01请在图中画出经过透镜折射后的光线。
-
难度：
使用次数：68
入库时间：2012-07-01
如图所示，用滑轮组提升重物。请在图中画出最省力的绕线方法。
-
难度：
使用次数：63
入库时间：2012-07-01
如图15甲所示，是小明在水平桌面上探究“平面镜成像的特点”时的实验装置。
（1）在实验中用平板玻璃代替平面镜，主要是利用玻璃透明的特点，便于 ；如果有3mm厚和2mm厚的两块玻璃板，应选择________mm厚的玻璃板做实验。
（2）在竖立的玻璃板前A处放一支点燃的蜡烛，可以看到玻璃板后面出现蜡烛的像。小明拿另一支大小相同的蜡烛在玻璃板后面移动，当蜡烛移动到A′处时，可以看到它跟像完全重合。由此可以得出的结论是 。
（3）如果玻璃板放置得不够竖直，将对实验产生的影响是： 。
（4）经过三次实验，记录的像与物对应的位置如图15乙所示。为了得到更多的实验结论，接下来小明应该进行的操作是： 。
甲 乙
-
难度：
使用次数：176
入库时间：2012-07-01
下表是小华在探究“重力的大小跟什么因素有关”实验中得到的实验数据。
测量对象
质量m/kg
重力G/N
比值g/N·kg－1
物体1
0.1
0.98
9.8
物体2
0.2
1.96
9.8
物体3
0.3
2.94
9.8
（1）实验中，需要的测量工具是 和 。
（2）分析表中数据，可以得出的结论是： 。
（3）在通常情况下，我们将g值取为9.8N/kg。但经过精确测量，发现在某些不同的地理位置，g值存在着微小差异。下表列出了一些城市和地区的g值大小。[来%@源&:^中~教网]
地点
赤道
广州
武汉
上海
北京
纽约
莫斯科
北极
g值大小
9.780
9.788
9.794
9.794
9.801
9.803
9.816
9.832
地理纬度
0°
23°06′
30°33′
31°12′
39°56′
40°40′
55°45′
90°
根据表中提供的信息，回答下列问题：
①g值相同的城市是： 。
②造成g值不同的原因可能是： 。
③我国与许多国家之间的贸易往来频繁，在这些往来的货物运输中，发货单上所标示的“货物重量”，实质上应该是货物的 。
-
难度：
使用次数：87
入库时间：2012-07-01

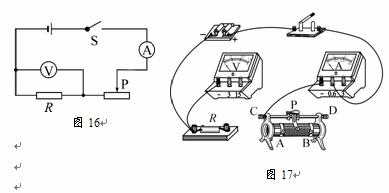

小明用图16所示的电路探究“电阻上的电流跟两端电压的关系”，图17是小明未完成连接的实验电路。
（1）电压表应选择 的量程；现要求滑动变阻器滑片向左移动时，电流表示数增大。请你按照对电压表量程的选择和对滑动变阻器连接的要求，用笔画线代替导线，完成图17中实验电路的连接。
（2）小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置。其原因可能是 。（写出一个）
（3）小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值，
如下表所示。
U（V）
0.5
1.0
1.6
1.9
2.5
3.0
I（A）
0.1
0.2
0.3
0.4
0.5
0.6
①请根据表中数据在图18中画出电阻R的U－I关系图像。
②小明在实验中所用电阻R的阻值为 Ω；当通过的电流为0.5A时，电阻R 消耗的电功率为 W。
（4）如果将实验电路中的电阻R更换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，要进行“测量小灯泡的额定电功率”的实验，则对实验电路还必须进行怎样的改动： 。
