入库时间：2012-06-29小明同学利用洗手间的肥皂及海绵探究“压力的作用效果与哪些因素有关”，实验探究过程如图所示。
⑴分析比较甲、乙两图中的实验现象，得到的结论是什么？
⑵图乙和图丙探究的问题是什么？
⑶小明将肥皂沿竖直方向切成大小不同的两块，如图丁所示，由实验现象，他经过分析、论证得到的结论是：压力的作用效果与受力面积无关。分析评估他的实验结论。
-
难度：
使用次数：106
入库时间：2012-06-29
小明设计了如图所示的实验装置来探究水和食用油的吸热本领。
⑴写出调整实验器材的方法步骤。
⑵依据小明的探究方案，实验探究过程中，除了选用相同规格的烧杯和酒精灯，还需要控制不变的量有哪些？
⑶实验探究记录数据如下表。
加热时间t/min
0
1
2
3
4
5
6
7
8
9
10
水的温度/℃
30
31
32
33
34
35
36
37
38
39
40
食用油的温度/℃
30
32.5
35
37.5
40
42.5
47
47.5
50
52.5
55
在这些数据中，哪一个最可能是由于测量或者记录的疏忽而产生了错误，分析实验数据，可以得出的结论是什么？
-
难度：
使用次数：178
入库时间：2012-06-29

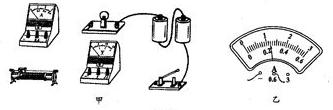

小明利用如图甲所示的实验器材，“测定2.5V小灯泡的功率”。
⑴以笔画线代替导线，将实验电路补画完整，并使滑动变阻器连入电路中的阻值最大。
⑵小明正确连好电路后，闭合开关，小灯泡不亮，电流表无示数，电压表的示数为3V。请指出故障的原因。
⑶排除故障后，小明移动滑动变阻器的滑片，使小灯泡两端达到额定电压时，电流表的示数如图乙所示，则小灯泡的额定功率是多少？
-
难度：
使用次数：172
入库时间：2012-06-29
如图所示为某兴趣小组为学校办公楼空调设计的自动控制装置，R是热敏电阻，其阻值随温度变化关系如下表所示。已知继电器的线圈电阻
，左边电源电压为6V恒定不变。当继电器线圈中的电流大于或等于15mA时，继电器的衔铁被吸合，右边的空调电路正常工作。
温度t/℃
0
5
10
15
20
25
30
35
40
电阻R/Ω
600
550
500
450
420
390
360
330
300
⑴请说明该自动控制装置的工作原理。
⑵计算说明该空调的启动温度是多少？
⑶为了节省电能，将空调启动温度设定为30℃，控制电路中需要串联多大的电阻？
⑷改变控制电路的电阻可以给空调设定不同的启动温度，除此之外，请你再提出一种方便可行的调节方案。
-
难度：
使用次数：172
入库时间：2012-06-29
在实现登月“访吴刚、会嫦娥”千年夙愿的同时，我们一直在追寻着下海“闯龙宫、见龙王”的梦想。2011年7月，我国首台自主设计、自主集成的载人潜水器“蛟龙”号（如图所示，其主要技术参数如下表），在经过布放、下潜、上浮、回收等一系列操作后，顺利完成5000m级海试任务。2012年6月3日赴马里亚纳海沟向7000m级发起冲击，“上九天揽月、下五洋捉鳖”成为现实。
规格：长8.2m 宽3.0m 高3.4m
空重：22t（不含乘员体重及压载铁重）
最大载荷：220kg（不包括乘员体重）
最大速度：25节（巡航1节）
目前最大下潜深度：7000m
乘员：3人（每名乘员的体重不超过80kg）
⑴运用你学过的知识说明，潜水器“下五洋”最大的困难是什么？
⑵根据表中提供的信息，计算说明设计制造时，“蛟龙”号至少承受的压强是多大？
⑶“蛟龙”号采用“深潜器无动力下潜上浮技术”，其两侧配备4块相同的压载块，当其到达设定深度时，可抛卸其中2块压载块，使其处于悬浮状态，从而实现各种实验作业。粗略计算小铁块的体积为多大时，才能使“蛟龙”号最大负载时实现悬浮静止状态？（海水的密度取
，g取
，铁的密度是
，计算结果保留1位小数）
