难度：
使用次数：191

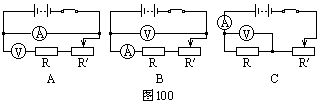

入库时间：2009-03-10三位同学在做伏安法测电阻的实验前，设计了如下的实验电路图，正确的电路图是下面图100中的： [ ]
-
难度：
使用次数：278
入库时间：2009-03-10
如图101电路所示，在测量电阻的实验中，R为镍铬丝，滑动变阻器R′的阻值范围为0~10欧姆。
请回答下列问题：
(1)用符号在电路图中把安培表和伏特表表示出来。
(2)移动滑动变阻器的滑片P，主要是改变______。
（选填下列选项代号）
①电池的电压。 ②R′两端的电压 ③R的阻值 ④通过R的电流强度。
(3)R两端的电压，最大为______伏特。
(4)在这个实验中，最好选用量程为______的伏特表。（选填下列选项代号）
①100毫伏。 ②1伏特。 ③3伏特。 ④15伏特。
(5)根据以上的结论（R约为3欧姆），用笔画线代替导线把图102的元件连成电路。（画线不要交叉，元件位置不要移动）
-
难度：
使用次数：98
入库时间：2009-03-10
在图103“○”中，填入伏特表和安培表的符号，并标明它们的“+”、“-”接线柱。
