难度：
使用次数：205

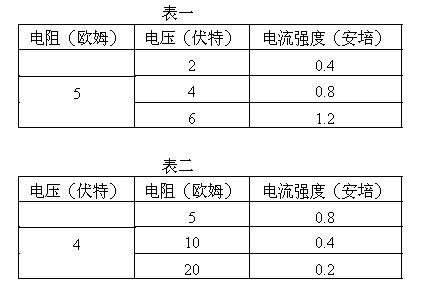

入库时间：2009-03-10某同学在做验证欧姆定律的实验中，得到两组实验数据，如表一、表二。分析表一所列数据可以得到的结论：______；分析表二所列数据可以得到的结论：______。
-
难度：
使用次数：194
入库时间：2009-03-10
在电阻不变的条件下，实验中三个阶段的电路自左至右如图96所示，测得的读数如下表：
(1)研究这些数据，找出电流强度和电压关系。
(2)在这个电路中产生2安培电流，需要加多大电压？
(3)电路中电阻的阻值是多少？
(4)若换用较大阻值的电阻，安培表读数怎样变化？
-
难度：
使用次数：151
入库时间：2009-03-10
下面是一个测未知电阻R的阻值的实验，完成以下要求：
(1)请你用笔画线把图97中的器材正确地连接成实验电路。

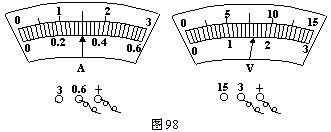

(2)做第一次实验时，电流表电压表的指示数如图98所示，请把读数记在下表中。
(3)处理表中所记录的各次实验数据，得出待测电阻R的阻值。
-
难度：
使用次数：186
入库时间：2009-03-10
按下面要求连接图99中的实物图：①伏特表测量灯泡两端电压，②变阻器能改变通过灯泡的电流强度，而且滑片向C端滑动时变阻器电阻增大，③安培表测量通过灯泡的电流强度。
-
难度：
使用次数：284
入库时间：2009-03-10
某同学用导线把一个电键、一只小灯泡接在一节干电池的两极上，闭合电键时，电灯就灭了；开启电键时，电灯就亮了，下列分析中正确的是： [ ]
A．电键起到了控制电灯明灭的作用，因而电路是正确的。
B．电键与灯泡并联了，当电键闭合时发生了短路，所以电灯灭了，电路是错误的。
C．电键接反了，只要把接线柱上的导线交换一下，电路就正确了。
