难度：
使用次数：182
入库时间：2009-03-10把滑动变阻器接入图90所示的电路中，要求当滑片P向左移动时能使灯泡变暗，请在图上用线将M、N两个接线头分别接在滑动变阻器的接线柱上。
-
难度：
使用次数：268
入库时间：2009-03-10
有一个电阻值已看不清楚的电阻器R1，我们想要测出它的电阻值，但手边只有一个电池组、一个伏特表、一个电阻值看得清楚的电阻器R2和几根导线，试用两个电路图表示出测量R1电阻值的方法。
-
难度：
使用次数：282
入库时间：2009-03-10
图92所示的电路中，如果滑动变阻器的滑片P由A向B滑动时，灯泡变暗，导线的E端应接在滑动变阻器的______接线柱上（选填“C”、“A”或“B”）。
-
难度：
使用次数：168
入库时间：2009-03-10
为测量电阻R的阻值，某同学连接实验器材的线路如图93所示，请指出连接线路中的三个错误及其纠正的方法。
-
难度：
使用次数：103
入库时间：2009-03-10

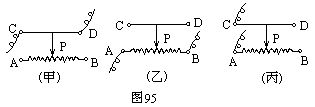

图94是《用滑动变阻器改变电流强度》实验的电路图，图95中______的甲、乙、丙表示出了滑动变阻器连入电路的三种接法。
(1)在连接实验电路时，滑动变阻器应按图95中的接法接入电路；按你选定的滑动变阻器的接法，当闭合K后滑片P向______端滑动时，电路中的安培表示数增大。
(2)下面表格中记录了实验的三组电流强度和电压值。根据这些数据，这个电阻的阻值=______欧姆。
(3)根据上面表格中的实验数据回答：利用滑动变阻器使电阻R中的电流增大时，R两端的电压将怎样变化？
答：________________________。
